MEP Shark 652 SXI H 5.0 bandzaagmachine

Prijs op aanvraag

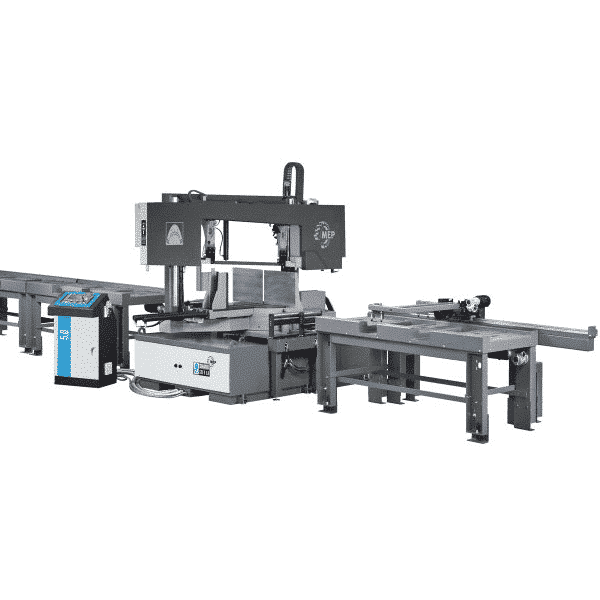

MEP, elektro-hydraulische dubbel koloms halfautomatische bandzaagmachine type SHARK model 652 SXI H 5.0, Italiaans fabricaat in het algemeen uitgevoerd volgens onderstaande specificatie.

Robuust uitgevoerd, volledig gietijzeren zaagbeugel voor trillingsvrij zagen, laag geluidsniveau, veilig in het gebruik, met een minimum aan materiaalverlies geschikt voor het zagen van buis en profielen. Uitgevoerd met een zaagband 6700x41x1,3 mm voor een zaagcapaciteit tot 650×450 mm. Zeer snel en nauwkeurig, voorzien van een microprocessor ontwikkeld door MEP en geschikt voor zaagsneden van 60°links t/m 60°rechts.

  • 7“ Touch screen
  • Traploos instelbare zaagsnelheid 15÷150 m/min door een inverter.
  • Hoogte instelling van de beugel met joystick.

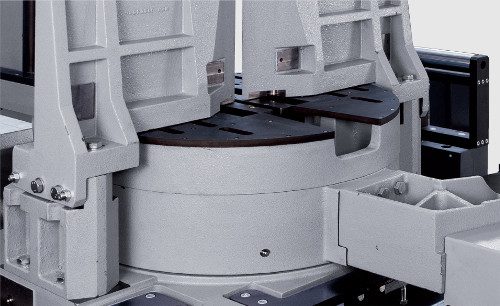

  • Degelijke constructie uit gietijzer, voor absorptie van trillingen.
  • Laser verlichting voor positioneren van het materiaal.
  • Verplaatsing van de zaagbeugel lineair geleidingen.
  • Zaagbeugel onder een hoek van 3°.
  • Zelfinstellende voedingsdruk

Specificaties:

Zaagband afmeting mm 6700x41x1,27
Zaagbandspanning Kg 3000
Motorvermogen kW 9,3
Zaagsnelheid m/min 15÷150
Aansluitspanning V/Hz 400/50
Klemopening maximaal mm 650
Hoogte werktafel mm 938
Koelinstallatie l/min 120
Koelmiddelpomp kW 3 x 0,37
Inhoud koelmiddeltank Liter 95
Hydrauliekmotor kW 1,5
Inhoud hydrauliektank Liter 24,5
Gewicht Kg 3300
Afmetingen (diepte x breedte) mm 3200×3400
Geluidsniveau gemiddeld Leg (A) dB(A) 80

Beschrijving:

  • Zelflerende bediening met 7“ aanraakscherm en door MEP ontwikkelde software. Diagnose van: Systeemdiagnose, alarmmelding en oorzaak, input- en output status, stuksteller, tijd benodigd voor de zaagsnede, absorptie van de zaagmotor, zaagbandspanning, zaagsnelheid, numerieke weergave van de zaagbeugel positie.
  • Traploos instelbare zaagsnelheid 15÷150 m/min door een inverter.
  • Hoogte instelling van de beugel met joy-stick.
  • Degelijke constructie uit gietijzer, voor absorptie van trillingen en lange levensduur van de zaagband.

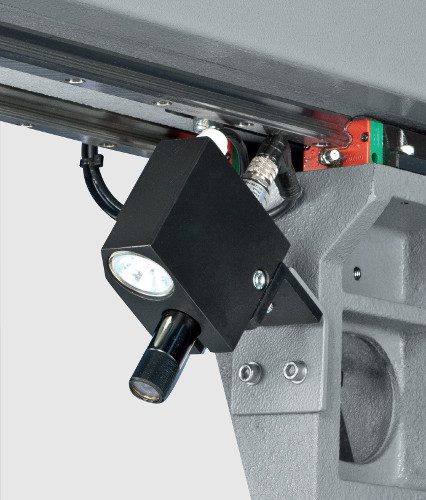

  • Laser en machineverlichting voor nauwkeurig positioneren van het te zagen materiaal, voor een schoonzaagsnede of speciale zaagsnedes en goede verlichting van de tafel.
  • Verplaatsing van de zaagbeugel door dubbele hydraulische cilinders en op lineair geleidingen met kogelomloopsledes.
  • Zaagbeugel onder een hoek van 3° voor betere spanen afvoer bij horizontale vlakken.
  • Zelfinstellende voedingsdruk door middel van een servoklep gemonteerd op de hydraulische cilinder.

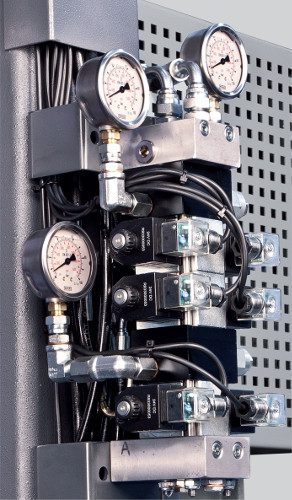

  • Hydraulische unit van de nieuwste generatie voor hoog rendement en laag energieverbruik.
  • Zaagband rotatie controle en directe stop bij het vastlopen of breken van de zaagband.
  • Servo controle voor verplaatsing van het loopwiel bij zaagband wissel
  • Laagspannings bedieningspaneel, in polyester, met thermo gevormde toetsen met voelbare toetsen die een geluidssignaal geven bij indrukken.
  • Aandrijfwiel en loopwiel gemonteerd met een conische klembus voor degelijke montage.
  • Twee hydraulische klemmen voor het aan beide zijden klemmen van het materiaal. De machine heeft een keuze schakelaar voor de bediening van de klemmen, beide klemmen gesloten, linker of rechter klem gesloten.
  • Verticale hydraulische klem.
  • Instelbare stalen zaaggeleide blokken met WIDA platen en groot kogellager, koelmiddel sproeier voor traditionele koeling en voorbereid voor de montage van een microdoseersysteem.
  • Automatische verplaatsing van de voorste zaagband geleider aan de hand van de afmetingen van het te zagen materiaal.
  • Elektro mechanisch servo systeem voor het spannen van de zaagband (3000 Kg).
  • Koelmiddeltank geintregeerd in de machinevoet inclusief spanen opvanglade (optie spanentransporteur).
  • Drie koelmiddelpompen voor hoog rendement 120 l/min voor koelen en smeren van de zaagband en het verwijderen van de spanen van het werkoppervlak.
  • Door het aandrijfwiel aangedreven spanenborstel.
  • Koelmiddelpistool voor het reinigen van het zaagoppervlak.
  • Machine kan worden verplaatst met een heftruck of hijskraan.
  • BI-metaalzaagband voor het zagen van profielen en volmateriaal.
  • Bedieningssleutels en handleiding/ onderhoudsboek in de taal van het land.

Capaciteiten:

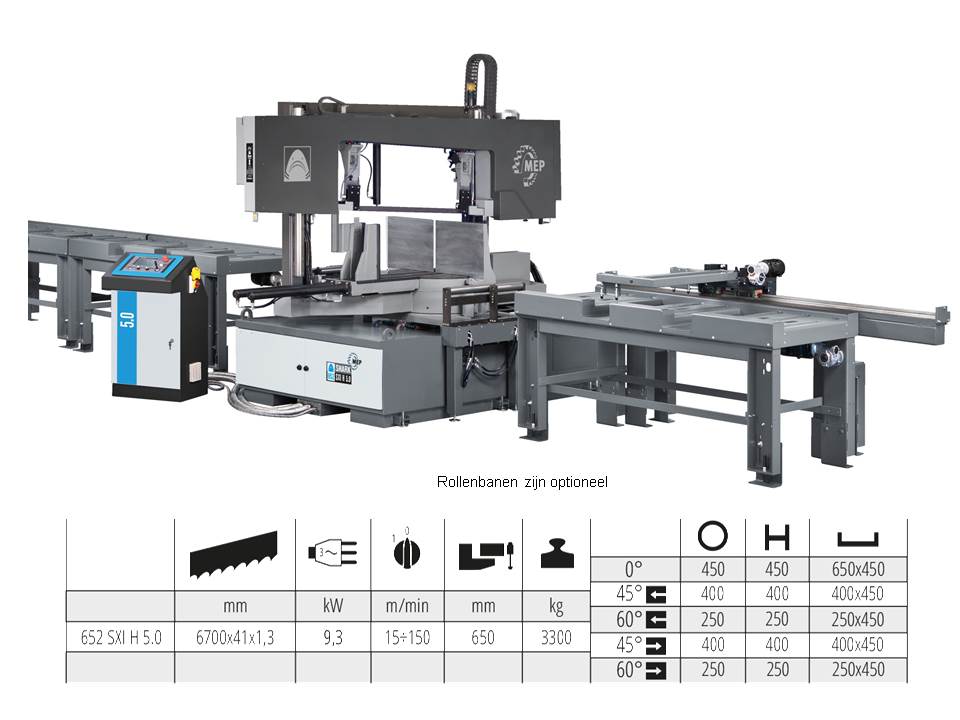

Zaagcapaciteit Rond H balk U balk
Buis en profielmateriaal
Bij 0° 450 mm 450 mm 650×450 mm
Bij 45° links 400 mm 400 mm 400×450 mm
Bij 60° links 250 mm 250 mm 250×450 mm
Bij 45° rechts 400 mm 400 mm 400×450 mm
Bij 60° rechts 250 mm 250 mm 250×450 mm



Constructie:

Type K530HD met gecoate rollen, rolbreedte  mm, roldiameter 83 mm, aantal rollen 5 toelaatbaar gewicht per rol 530 Kg, breedte van de baan 600 mm. Leverbaar als aan en afvoermodule, componenten van 1500 en 3000 mm koppelbaar

090.2601 K530HD/1500 Rollenbaan component 1500 mm 1.380,00
090.2602 K530HD/3000 Rollenbaan component 3000 mm 2.360,00





MEP modulair rollenbaansysteem geschikt voor de bandzaagmachines model SHARK 652 SXI 5.0. Deze door MEP ontwikkelde rollenbanen zijn degelijk, betrouwbaar en nauwkeurig en samen te bouwen tot de door u gewenste uitvoering.

Door toepassing van deze rollenbaansystemen wordt uw goederenstroom van te zagen en gezaagde producten op een efficiente wijze afgehandeld.



Indien u specifieke wensen heeft ten aanzien van de samenstelling van het systeem dan kunnen wij in overleg met u tot een gerichte aanbieding komen.






Artikel Omschrijving Prijs

107.3111



Aan en afvoercomponent L=3000 mm

Aangedreven rollen

Rolbreedte 700 mm

Laag frame

4.835,00
107.1011 Aan en afvoercomponent L=3000 mm

Niet aangedreven rollen

Rolbreedte 700 mm

Laag frame

3.320,00
107.3102 Aan en afvoercomponent L=1500 mm

Aangedreven rollen

Rolbreedte 700 mm

Laag frame

4.060,00
107.1002 Aan en afvoercomponent L=1500 mm

Niet aangedreven rollen

Rolbreedte 700 mm

Laag frame

2.450,00
107.3201 Aanvoer adapter voor SHARK 652 SXI

L=1000 mm

Met hydraulische opdrukrollen en 4 verschuifbare rollen op liniair geleiding voor het zagen op 60°

6.620,00
107.3202



Afvoer adapter voor SHARK 652 SXI

L=1000 mm

Met hydraulische opdrukrollen en 4 verschuifbare rollen op liniair geleiding voor het zagen op 60°

6.620,00
090.1361



Verticale rol voor aanvoerbaan of voor afvoerbaan zonder meetsysteem 750,00
107.3943



JOYSTICK voor aangedreven aan-en afvoerbanen (indien er geen programmeerbare lengte aanslag met bedieningspaneel A wordt toegepast) 1.000,00
Rollenbanen type H



Deze rollenbanen zijn voorzien van zware stalen rollen Ø89×6,3 mm, de rolbreedte is 660 mm de eerste en laatste rol worden op 50 mm vanaf het einde van de baan gemonteerd. De baanbreedte is 730 mm, de rollenbanen zijn leverbaar tot een lengte van 6000 mm ongedeeld. De hoogte is verstelbaar van 580 mm t/m 880 mm. De poten worden gemonteerd op 250 mm vanaf het einde van de baan en zijn voorzien van draadstangen voor de hoogte instelling, de voetplaten zijn voorzien van gaten voor verankering aan de vloer. De gehele baan is elektrolytisch verzinkt.



Op de afvoerrollenbanen kan een lengteaanslag worden gemonteerd met een geleiding door middel van loopwelen, de lengteaanslag is zowel links als rechts leverbaar. Het systeem heeft een wegklapbare aanslag en is voorzien van een drukveer om positienauwkeurigheid te garanderen, de schaalverdeling is nylon gecoat.



Type Lengte Rollen Steekmaat Poten
H2006 2000 mm 6 380 mm 2 1.075,00
H3008 3000 mm 8 414 mm 3 1.375,00
H4011 4000 mm 11 390 mm 4 1.960,00
H5013 5000 mm 13 408 mm 5 2.340,00
H6016 6000 mm 16 393 mm 6 2.710,00
Toebehoren rollenbanen

Geleiderol als langs geleiding op de rollenbaan, rollengte 200 mm, 35 mm in de dwarsrichting verstelbaar per rol 105,00
Meerprijs zwaarder profiel voor rolbevestiging (1400 kg per meter) per meter rollenbaan 1115,00
Afdekplaten per meter rollenbaan 90,00
Lekgoot per meter rollenbaan 70,00
Op aanvraag en afhankelijk van de toepassing zijn er diverse mogelijkheden voor het leveren van rollenbanen, handmatige uitvoeringen met meetinrichting, digitale uitvoeringen, lengte aanslagen en opduwsystemen.



Opduwsystemen zijn op aanvraag leverbaar en worden klant specifiek aangeboden





Advies voor het gebruik van de juiste zaagband
Vierkant en strip volmateriaal Rond volmateriaal Buis, koker en profiel
Afmeting Tandsteek Diameter Tandsteek Wanddikte Tandsteek
0-5 mm T14/18 0-5 mm T14/18 0-2 mm T14/18
6-10 mm T10/14 6-10 mm T10/14 2-3 mm T10/14
11-15 mm T8/12 11-15 mm T8/12 3-4 mm T8/12
16-20 mm T6/10 16-20 mm T6/10 4-5 mm T6/10
21-30 mm T5/8 21-30 mm T5/8 5-7 mm T5/8
31-60 mm T4/6 31-75 mm T4/6 7-15 mm T4/6
61-100 mm T3/4 76-150 mm T3/4 15-25 mm T3/4
101-200 mm T2/3 151-250 mm T2/3 25-50 mm T2/3
201-400 mm T1.5/2.0 251-500 mm T1.5/2.0
401-800 mm T1.0/1.3 501-900 mm T1.0/1.3
