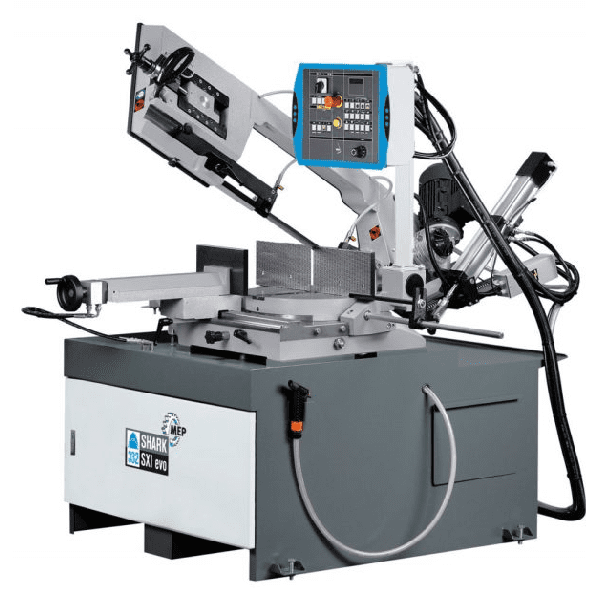

De MEP Shark 332-1 SXI evo bandzaagmachine is een elektro-hydraulische halfautomatische bandzaagmachine voor zaagsneden van 45° rechts tot 60° links. Met een door MEP ontwikkelde microprocessor voor 1 as van de laatste generatie voor halfautomatische zaagmachines.
Halfautomatische bandzaagmachine, zware uitvoering met volledig gietijzeren zaagbeugel, laag geluidsniveau, trillingsvrij, veilig in gebruik, zaagt met een minimaal materiaalverlies (1,2 mm), geschikt voor het zagen van massief en dik-en dunwandige materialen zoals roestvrijststaal, staal, lichtmetaal, legeringen, aluminium, brons en koper.
Zeer snel en nauwkeurig.
De machine heeft tevens een handbedieningsfunctie en een halfautomatische/dynamische functie
Display voor de volgende meldingen: Diagnose, alarm (oorzaak omschrijving) input en output status, zaagsnede telling tijd per zaagsnede, absorptie van de motor, zaagband spanning, zaagband snelheid, numeriek display voor positie van de zaagbeugel. Programmeerbaar met diverse zaagcycli.
| Zaagband afmeting | mm | 3320x27x0.9 |
| Zaagbandspanning | Kg | 900 |
| Wieldiameter | mm | 350 |
| Motorvermogen | kW | 1,5/1,8 |
| Zaagsnelheid | m/min | 40/80 |
| Aansluitspanning | V/Hz | 400/50 |
| Klemopening maximaal | mm | 335 |
| Hoogte werktafel | mm | 870 |
| Koelinstallatie | l/min | 12 |
| Koelmiddelpomp | kW | 0,37 |
| Inhoud koelmiddeltank | Liter | 60 |

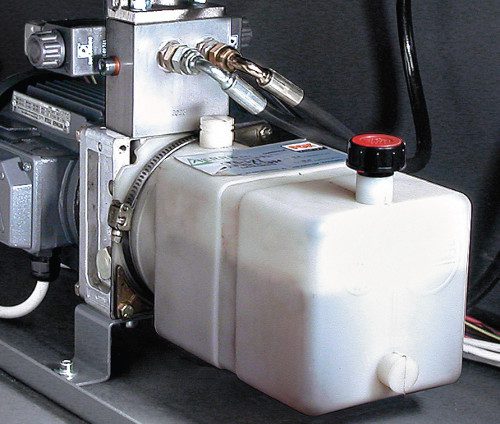

| Hydrauliekmotor | kW | 0,37 |
| Inhoud hydrauliektank | Liter | 2,5 |
| Gewicht | Kg | 670 |
| Afmetingen (diepte x breedte) | mm | 2130×1640 |
| Geluidsniveau gemiddeld Leg (A) | dB(A) | 80 |
Bedieningspaneel gemonteerd op een verplaatsbare arm.
Display voor diverse informatie voorziening.
Handbedienings functie
2 zaagsnelheden (40/80 m/min)
Optioneel met frequentieregelaar (15-100 m/min)

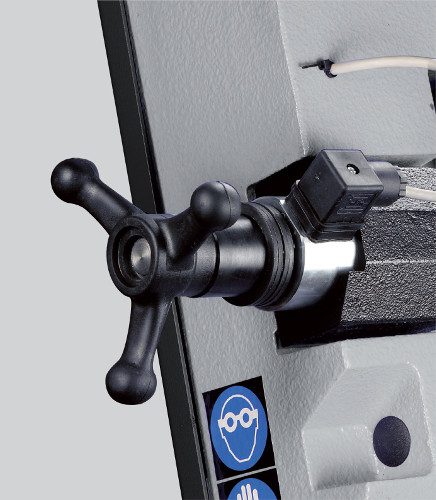

Handbediende zaagbandspanning met digitale uitlezing op het display.
Verstekzagen van 0º tot 60º links en 0º tot 45º rechts.

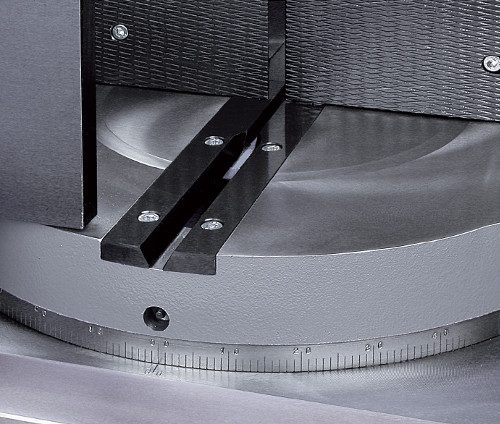

Draaibare tafel gemonteerd op een rollager.
Vaste aanslagen op 0º, 45º, 60º links en 45º rechts.
Machineklem zijdelings te verplaatsen op een blokgeleiding.
Stalen onderkast met uitneembare koelmiddelbak.
Elektrische koelmiddelpomp voor koelen en smeren van de zaagband.
Voorbereid voor de montage van een microdoseersysteem (optie).
Spanenborstel voor het reinigen van de zaagband.
Machine geschikt voor verplaatsing met een palletwagen of vorkheftruck.
Instelbare lengte aanslag voor zaagsneden van gelijke lengte.
Materiaal oplegsteun met rol voor montage van een aanvoerrollenbaan.
BI-metaal zaagband voor vol- en profiel materiaal.
Bedieningssleutels en handleiding in de taal van het land.
Volledig gietijzeren zaagbeugel zorgt voor hoge stabiliteit en er kan een hoge zaagspanning worden toegepast.
Grote gietijzeren loop- en aandrijfwielen, het aandrijfwiel wordt gemonteerd met een conisch nastelbare klembus, het loopwiel is verplaatsbaar over een geleider met nastelbare spieën, zaagbandgeleiding door middel van hardmetalen platen waardoor de bandzaag zeer strak wordt opgespannen. De voorste zaagbandgeleider is verplaatsbaar zodat deze zo dicht mogelijk bij het te zagen materiaal geplaatst kan worden.
Degelijke en zware onderkast met eenvoudig te reinigen koelmiddelbak en ruimte voor de opslag van de bedieningssleutels, handleiding en reserve zaagbanden.
Voordelen door de toegepaste constructie van de machine en zaagbeugel:

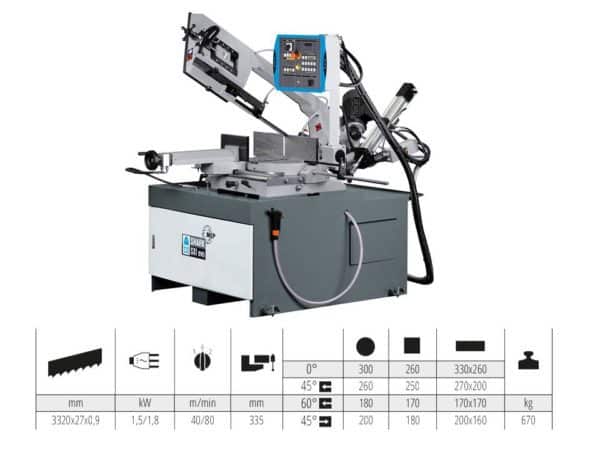

| Zaagcapaciteit | Rond | Vierkant | Rechthoekig |
| Volmateriaal | |||
| Bij 0° | 300 mm | 260 mm | 330×260 mm |
| Bij 45° links | 260 mm | 250 mm | 270×200 mm |
| Bij 60° links | 180 mm | 170 mm | 170×170 mm |
| Bij 45° rechts | 200 mm | 180 mm | 200×160 mm |
