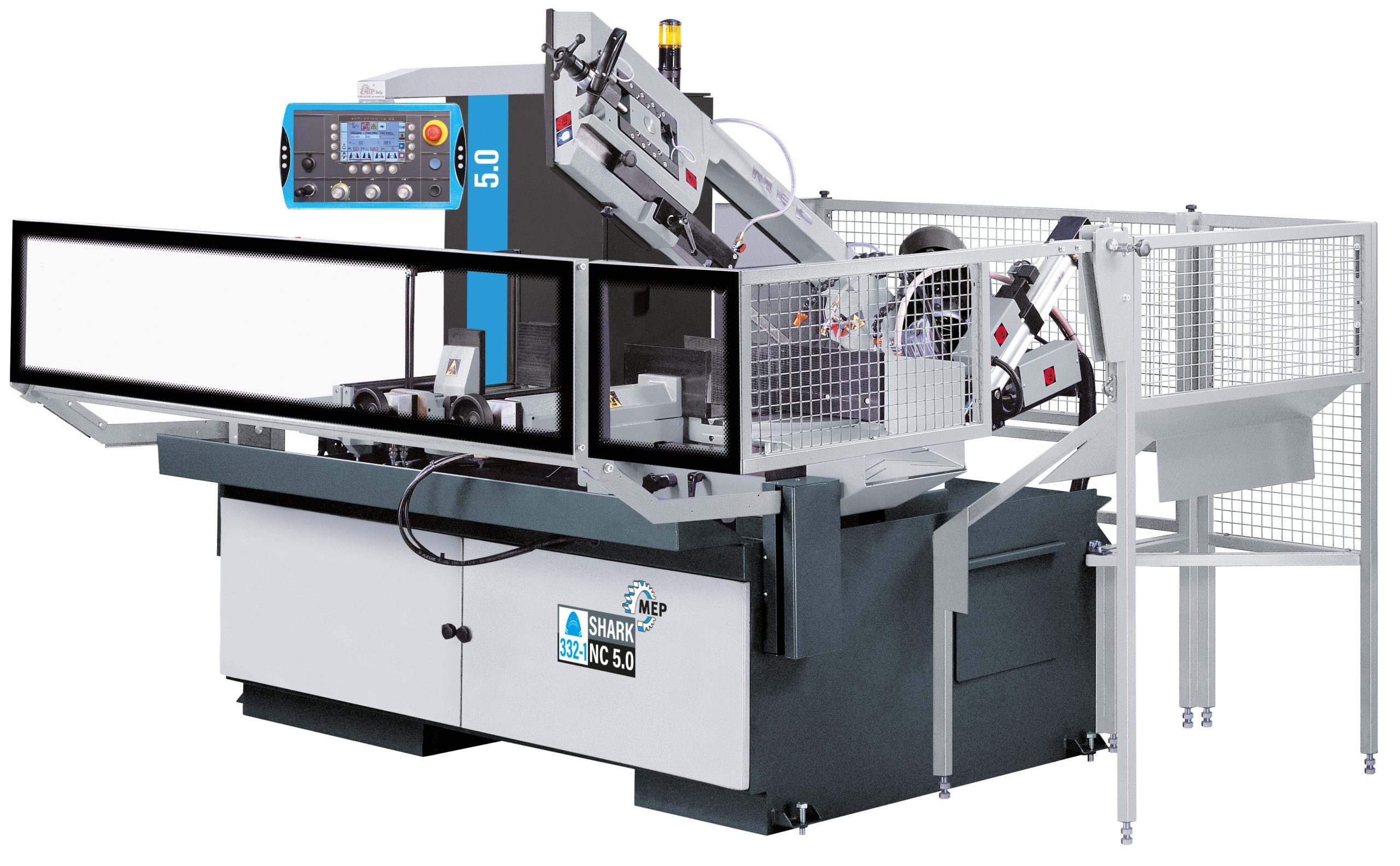

MEP Shark 332 NC 5.0 bandzaagmachine

MEP Shark 332 NC 5.0

De MEP Shark 332 NC 5.0 bandzaagmachine is een volautomatische bandzaagmachine welke ook halfautomatisch, semi-automatisch/dynamisch en handbediend kan functioneren. Geschikt voor zaagsneden van 45º rechts tot 60º links CNC machine met een MEP 5.0 besturing met 7” Touch screen op WINDOWS gebaseerd, door MEP ontwikkelde PLC voor volautomatische zaagmachines.

In één materiaal opspanning kunnen tot 32 verschillende zaagprogramma’s, elk met een eigen stuks aantal en lengte worden gezaagd.

Italiaans fabricaat in het algemeen uitgevoerd volgens onderstaande specificatie.

CNC bandzaagmachine met twee bestuurde assen zodat men uit één materiaal opspanning 1000 verschillende zaagsneden kan maken elk met een verschillende lengte en stuks aantal. Zware uitvoering, volledig gietijzeren zaagbeugel, trillingsvrij, laag geluidsniveau, veilig in gebruik, zaagt met een minimaal materiaalverlies (1,2 mm), geschikt voor het zagen van volmateriaal, dik- en dunwandige profielen in vele materialen zoals roestvrijstaal, staal, lichtmetaal, legeringen, aluminium, brons en koper.



Aanvragen
Categorieën: ,

Specificaties:

Zaagband afmeting mm 3320x27x0.9
Zaagbandspanning Kg 1200
Wieldiameter mm 350
Motorvermogen kW 2,2
Zaagsnelheid m/min 15÷100
Aansluitspanning V/Hz 400/50
Klemopening maximaal mm 335
Hoogte werktafel mm 870

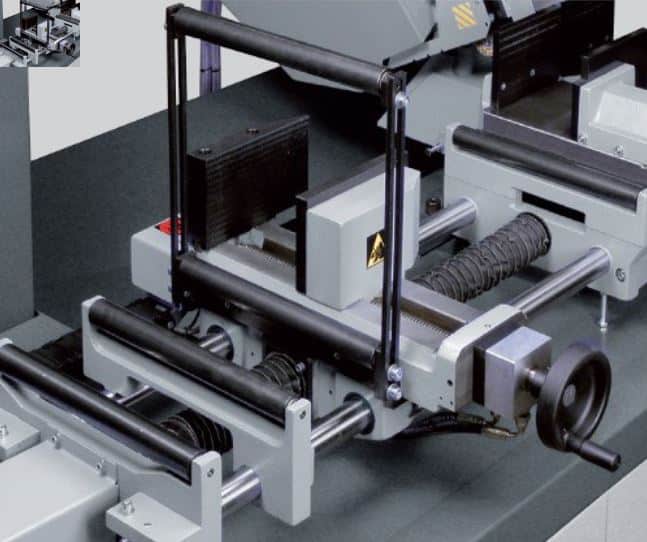

Aanvoerslag mm 600
Snelheid aanvoerklem m/min 9
Maximale gewicht dat aanvoerklem kan trekken Kg 1360
Koelinstallatie l/min 12
Koelmiddelpomp kW 0,37
Inhoud koelmiddeltank Liter 70

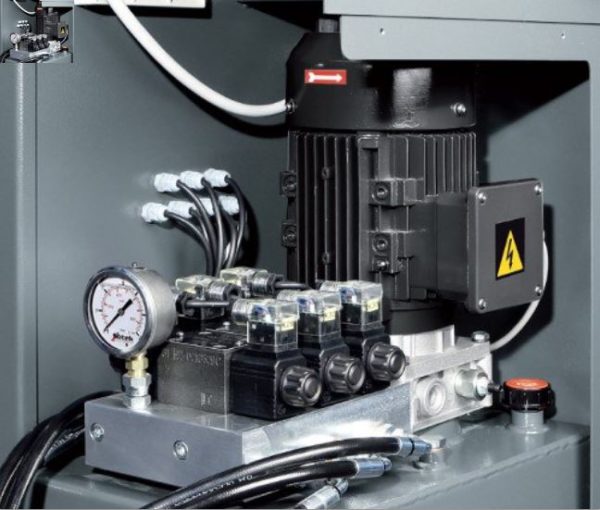

Hydrauliekmotor kW 0,37
Inhoud hydrauliektank Liter 35
Gewicht Kg 1025
Afmetingen (diepte x breedte) mm 2320×2720
Geluidsniveau gemiddeld Leg (A) dB(A) 80

Beschrijving:

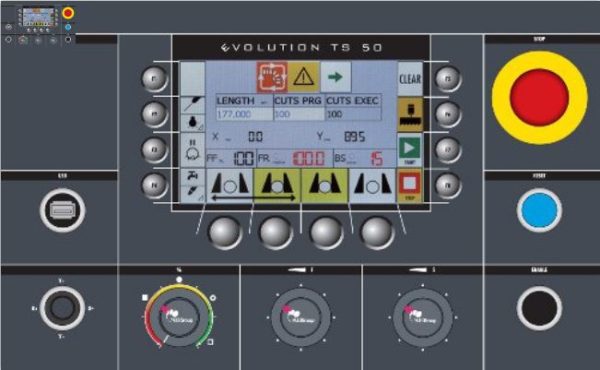

  • Bedieningspaneel gemonteerd op een verplaatsbare arm.
    Display voor diverse informatie voorziening.
    Handbedienings functie
    2 zaagsnelheden (40/80 m/min)
    Optioneel met frequentieregelaar (15-100 m/min)
    Handbediende zaagbandspanning met digitale uitlezing op het display.

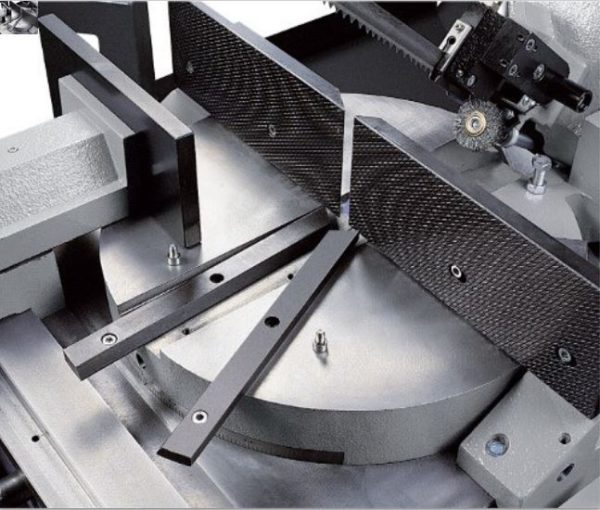

    Verstekzagen van 0º tot 60º links en 0º tot 45º rechts.

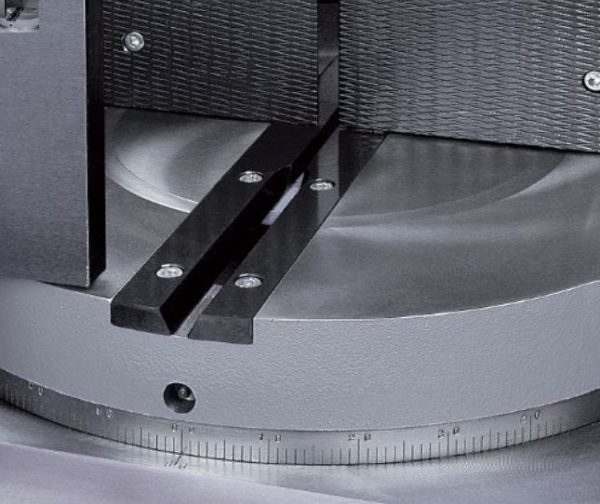

    Draaibare tafel gemonteerd op een rollager.
    Vaste aanslagen op 0º, 45º, 60º links en 45º rechts.
    Machineklem zijdelings te verplaatsen op een blokgeleiding.
    Stalen onderkast met uitneembare koelmiddelbak.
    Elektrische koelmiddelpomp voor koelen en smeren van de zaagband.
    Voorbereid voor de montage van een microdoseersysteem (optie).
    Spanenborstel voor het reinigen van de zaagband.
    Machine geschikt voor verplaatsing met een palletwagen of vorkheftruck.
    Instelbare lengte aanslag voor zaagsneden van gelijke lengte.
    Materiaal oplegsteun met rol voor montage van een aanvoerrollenbaan.
    BI-metaal zaagband voor vol- en profiel materiaal.
    Bedieningssleutels en handleiding in de taal van het land.

Constructie:

Volledig gietijzeren zaagbeugel zorgt voor hoge stabiliteit en er kan een hoge zaagspanning worden toegepast.

Grote gietijzeren loop- en aandrijfwielen, het aandrijfwiel wordt gemonteerd met een conisch nastelbare klembus, het loopwiel is verplaatsbaar over een geleider met nastelbare spieën, zaagbandgeleiding door middel van hardmetalen platen waardoor de bandzaag zeer strak wordt opgespannen. De voorste zaagbandgeleider is verplaatsbaar zodat deze zo dicht mogelijk bij het te zagen materiaal geplaatst kan

worden.

Degelijke en zware onderkast met eenvoudig te reinigen koelmiddelbak en ruimte voor de opslag van de bedieningssleutels, handleiding en reserve zaagbanden.

Voordelen door de toegepaste constructie van de machine en zaagbeugel:



  • Hoge toelaatbare zaagvoeding waardoor de cyclustijd wordt verkort
  • Laag geluidsniveau
  • Minder trillingen
  • Lange levensduur van de zaagband
  • Nauwkeurige en rechte zaagsnede
  • Zuivere en gladde zaagsnede

Capaciteiten:

Zaagcapaciteit Rond Vierkant Rechthoekig
Volmateriaal
Bij 0° 300 mm 260 mm 330×260 mm
Bij 45° links 260 mm 250 mm 270×200 mm
Bij 60° links 180 mm 170 mm 170×170 mm
Bij 45° rechts 200 mm 180 mm 200×160 mm
