MEP SHARK 331-1 NC 5.0 Spider

Prijs op aanvraag

Nu uit voorraad leverbaar!

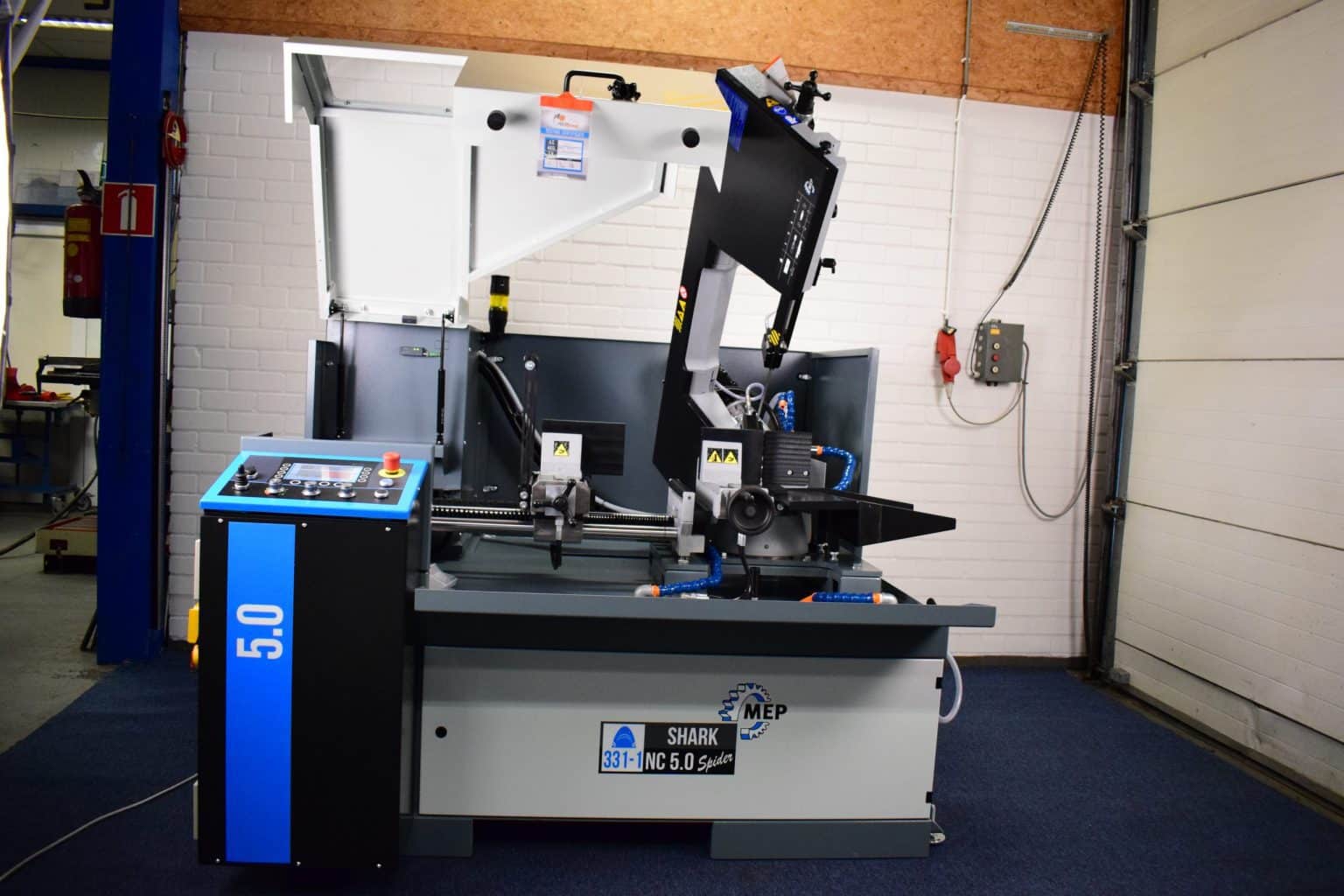

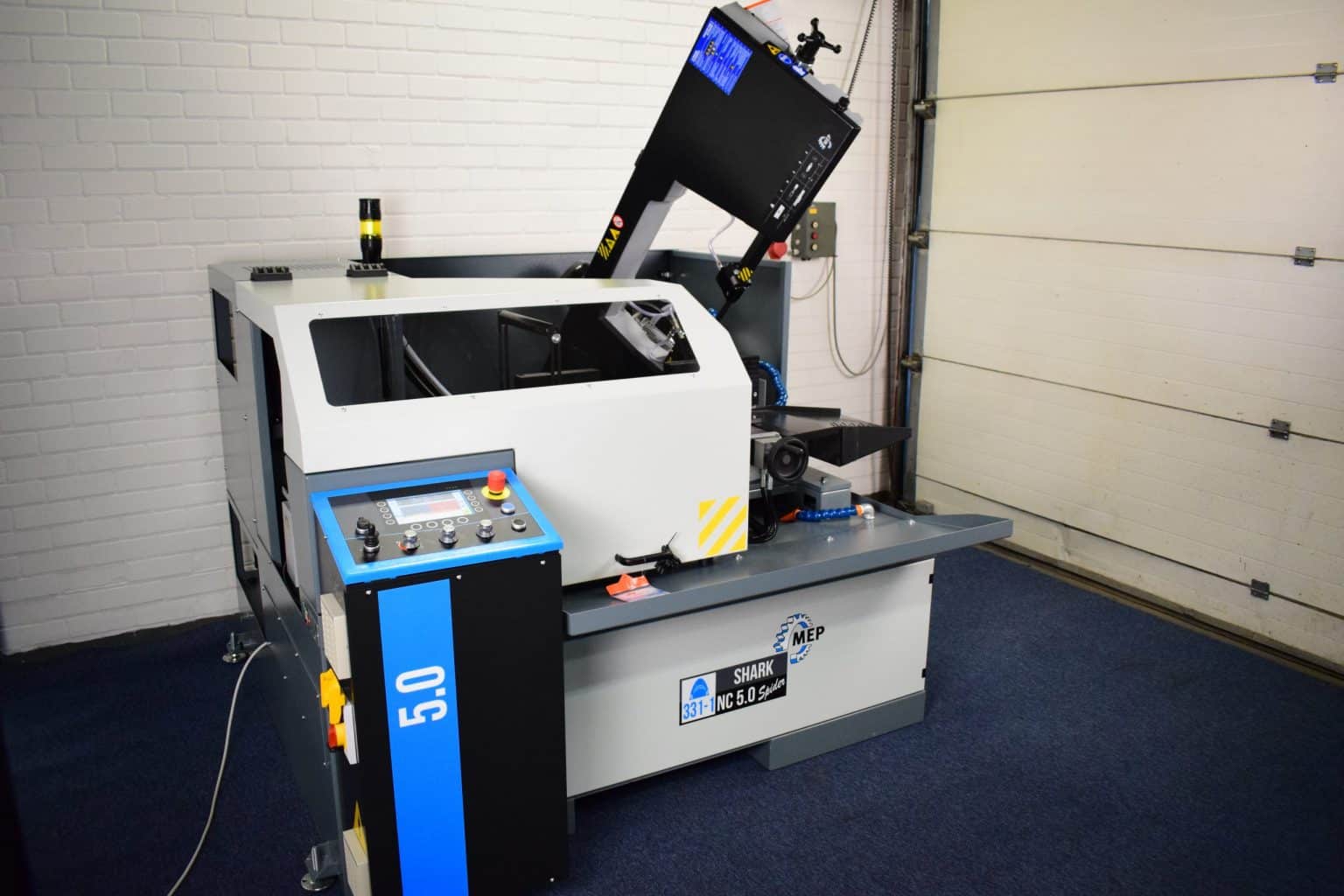

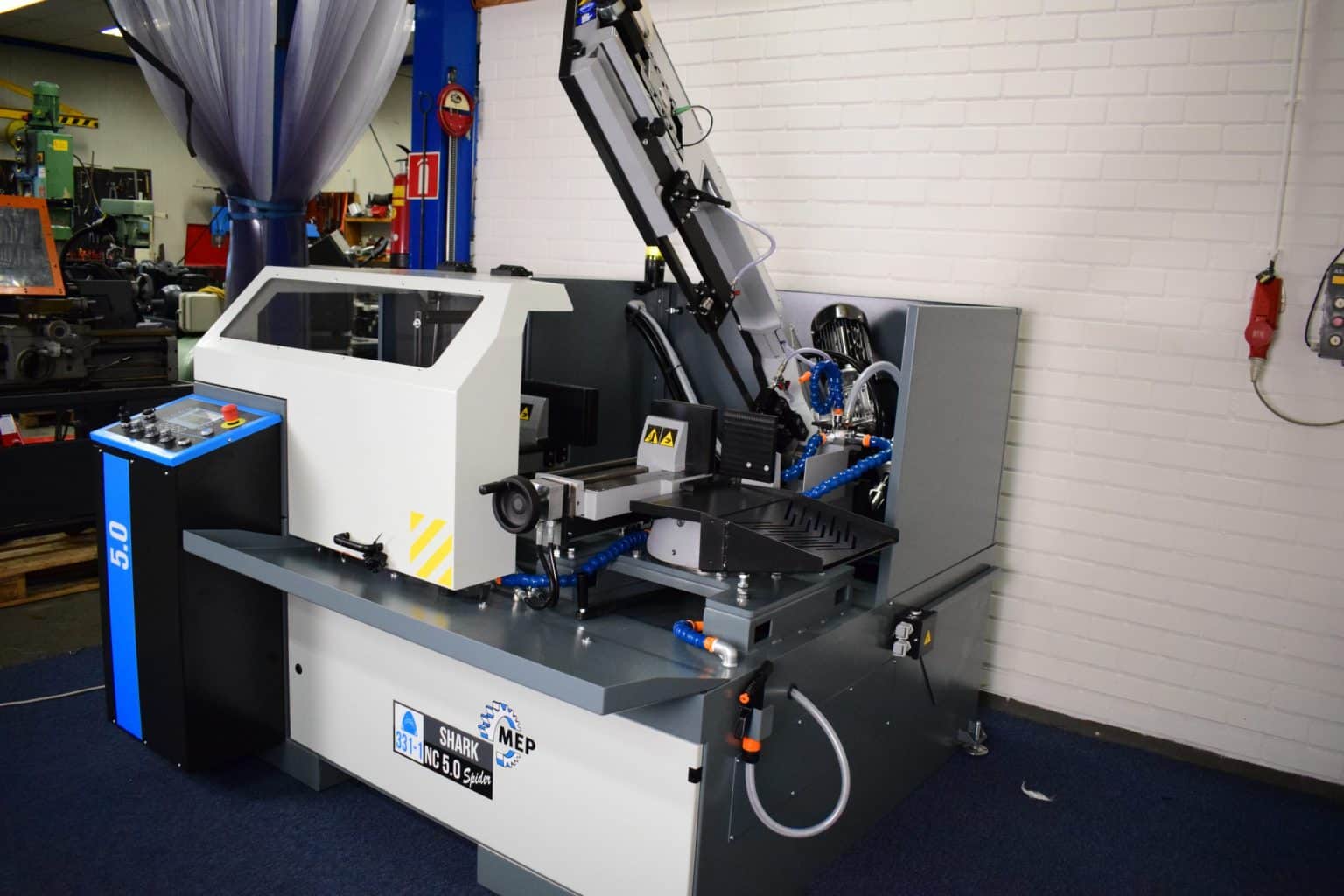

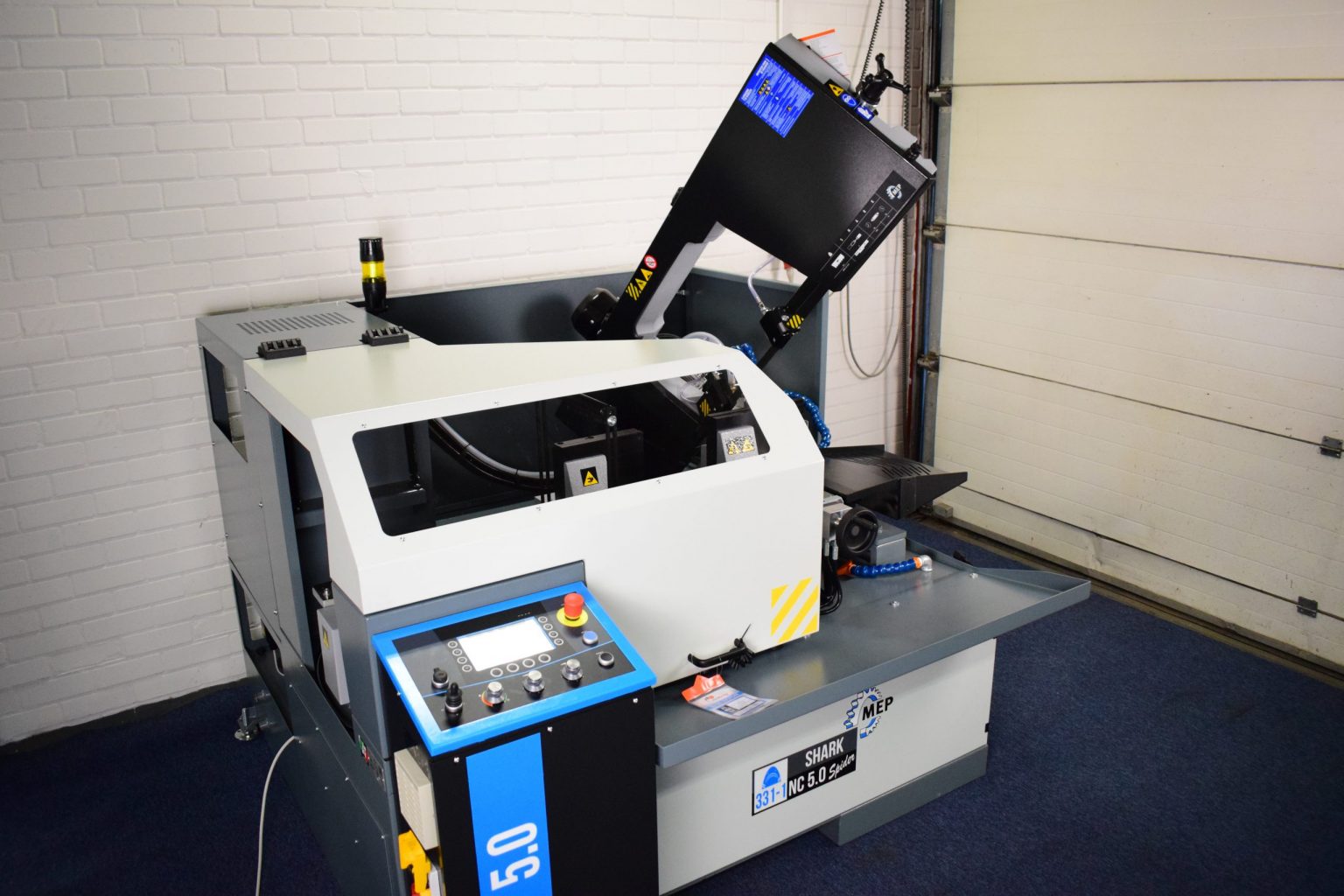

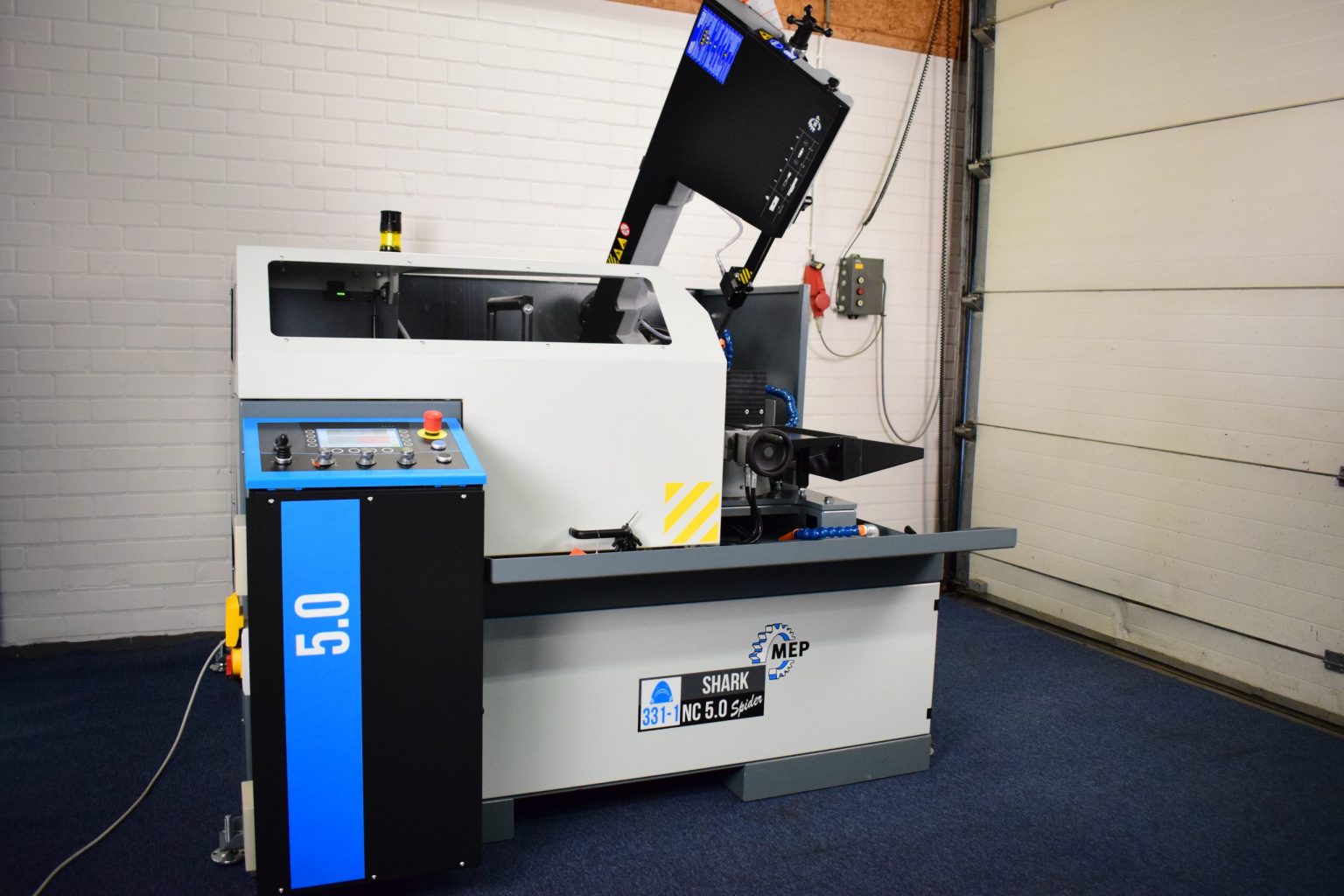

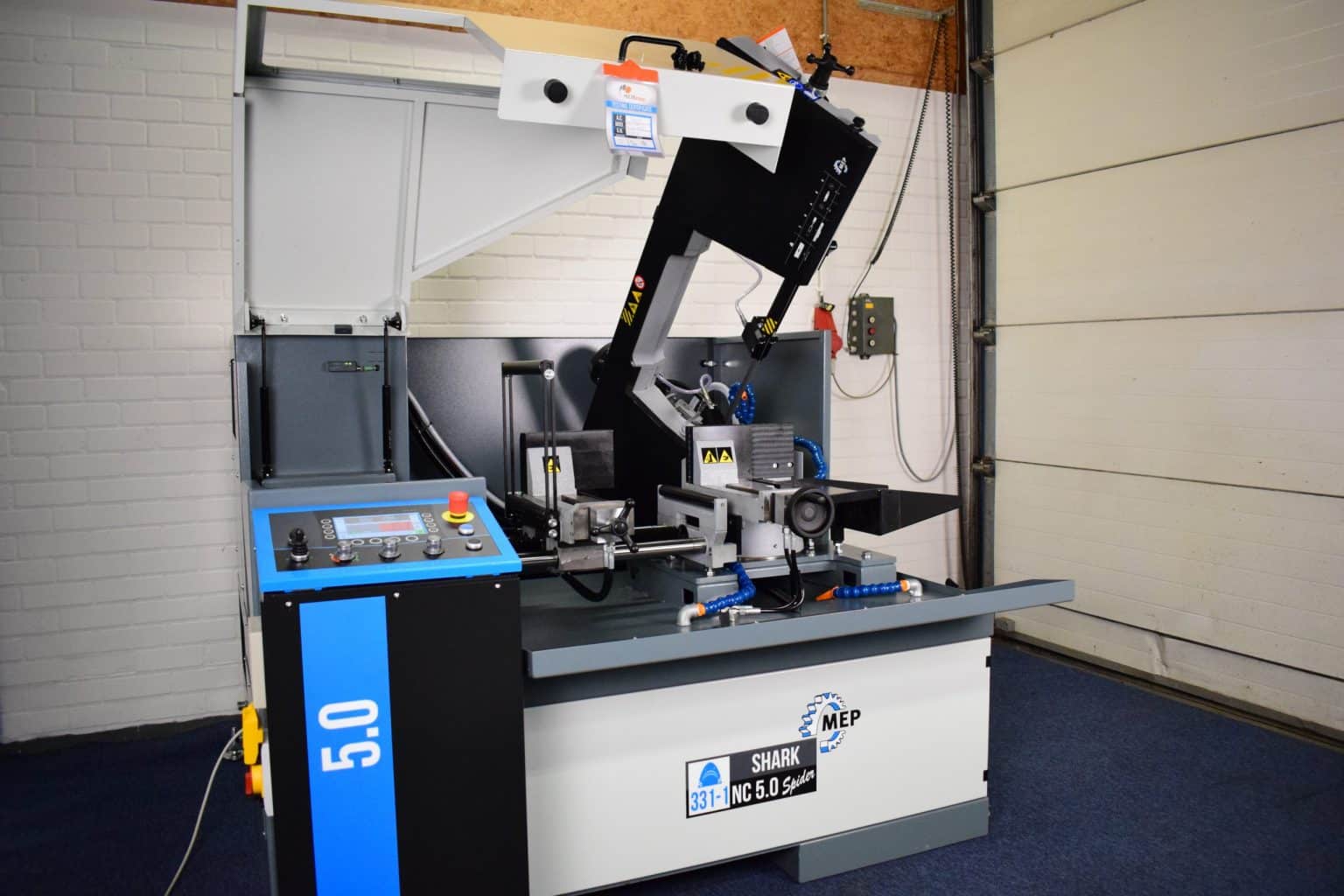

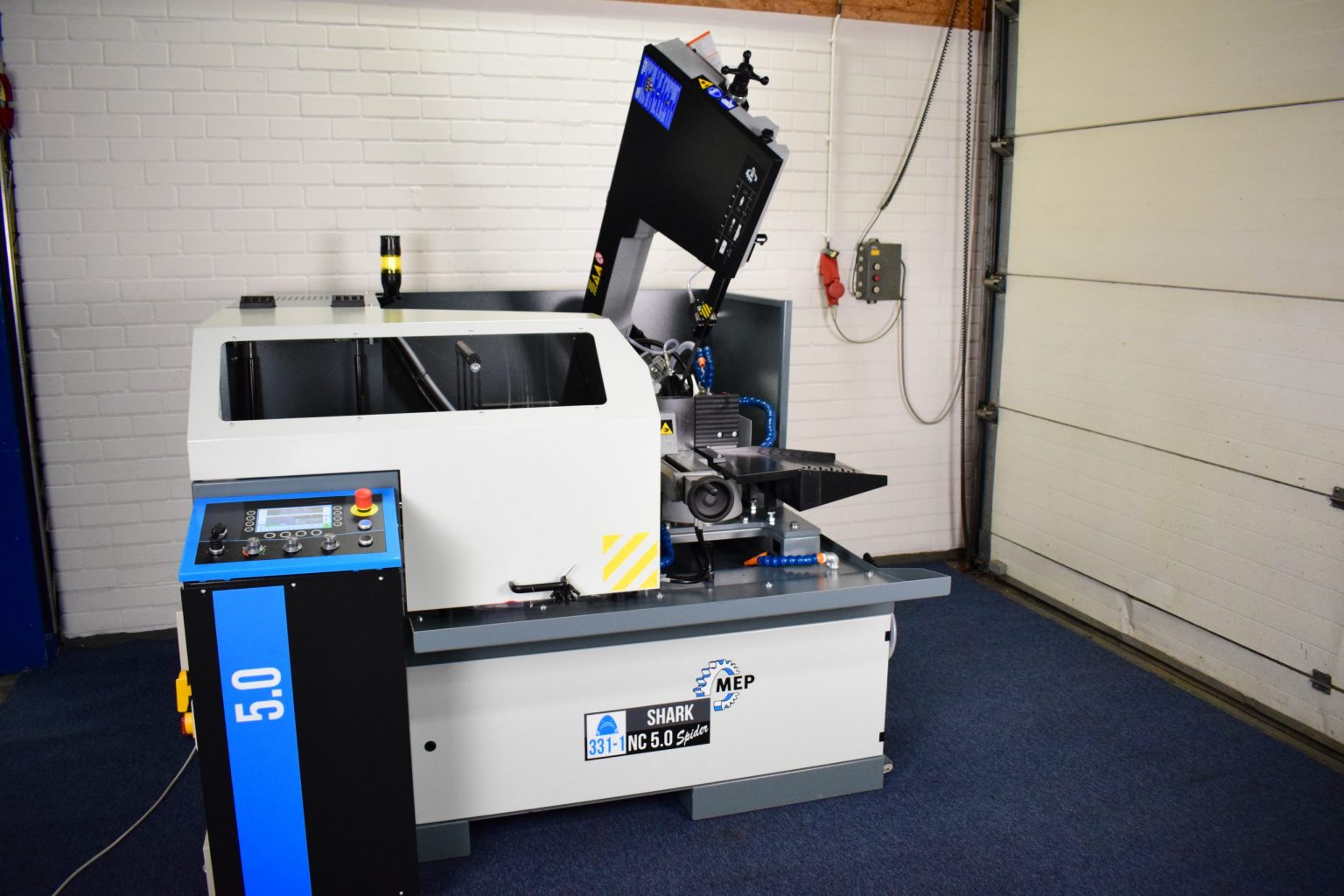

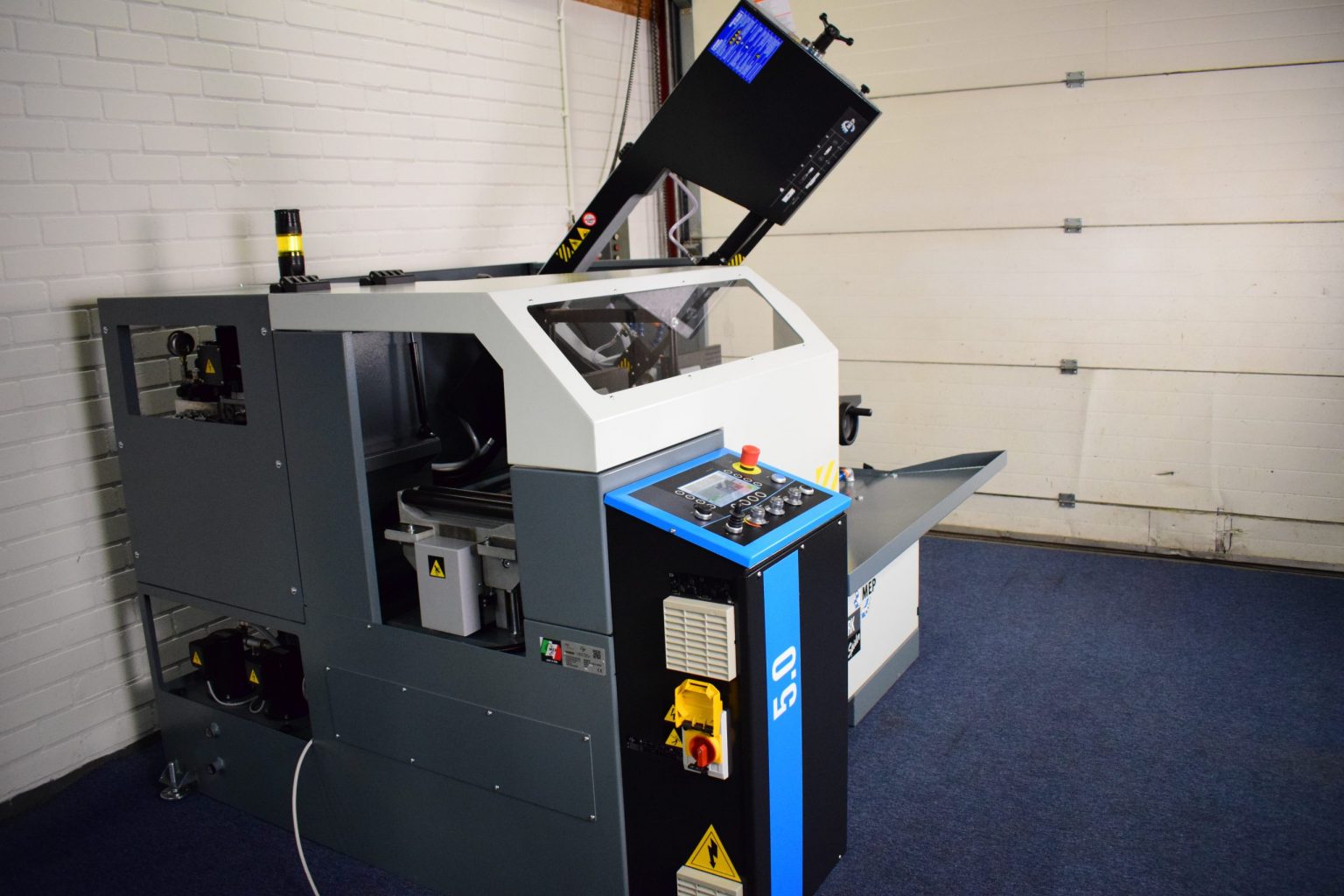

MEP, volautomatische bandzaagmachine type SHARK model 331-1 NC 5.0 spider,
welke ook halfautomatisch kan functioneren. Geschikt voor zaagsneden van 0º tot 60º links.
CNC machine met een MEP 50.1 besturing met een 7” aanraakscherm op WINDOWS
gebaseerd, voorbereid voor “EtherCAT” en “OPC UA” de PLC is door MEP ontwikkeld
voor volautomatische zaagmachines. In één materiaal opspanning kunnen tot verschillende zaagprogramma’s,
elk met een eigen stuks aantal en lengte worden gezaagd. De machine is zeer compact.
Italiaans fabricaat in het algemeen uitgevoerd volgens onderstaande specificatie.
CNC bandzaagmachine met twee bestuurde assen zodat men uit één materiaal opspanning verschillende
zaagsneden kan maken elk met een verschillende lengte en stuks aantal. Zware uitvoering,
volledig gietijzeren zaagbeugel, trillingvrij, laag geluidsniveau, veilig in gebruik, zaagt met een
minimaal materiaalverlies (1,2 mm), geschikt voor het zagen van volmateriaal, dik- en
dunwandige profielen in vele materialen zoals roestvrijstaal, staal, lichtmetaal, legeringen, aluminium, brons en
koper.
Capaciteiten:

Rond       Vierkant        Rechthoekig
Bij 0°            300 mm   260 mm        330×260 mm
Bij 45° links  240 mm   230 mm        240×160 mm
Bij 60° links  160 mm   150 mm        150×150 mm

Hoofdgegevens:
Zaagband afmeting 3650x27x0.9
Zaagbandspanning 1200 Kg
Wieldiameter 350 mm
Motorvermogen 2.2 kW
Zaagsnelheid 15÷100 m/min
Klemopening maximaal 340 mm
Hoogte werktafel 900 mm
Aanvoerslag 600 mm
Snelheid aanvoerklem 9 m/min
Maximale gewicht dat aanvoerklem kan trekken 1360 kg
Reststuklengte 210 mm
Koelinstallatie 6 l/min
Inhoud koelmiddeltank 100 L

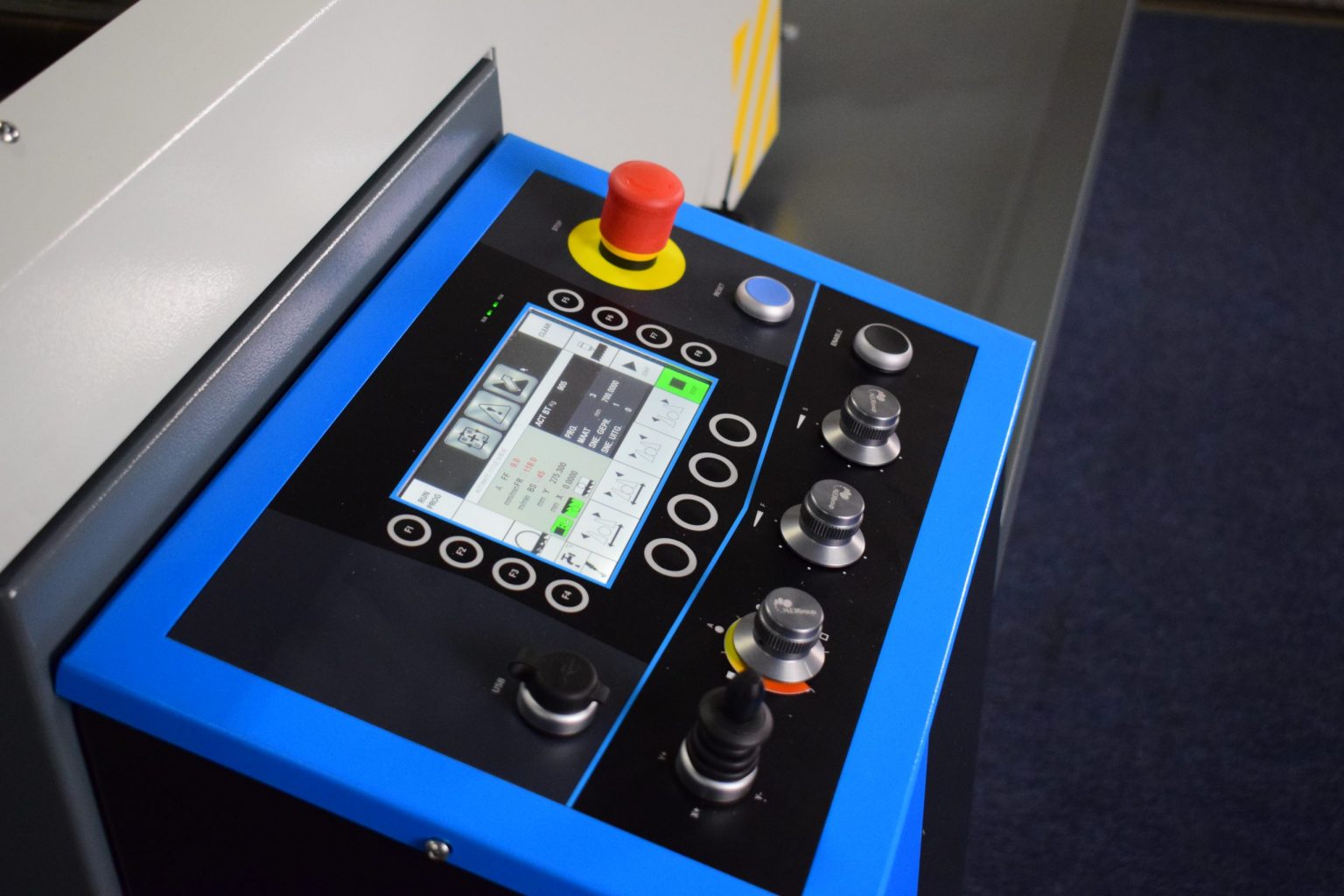

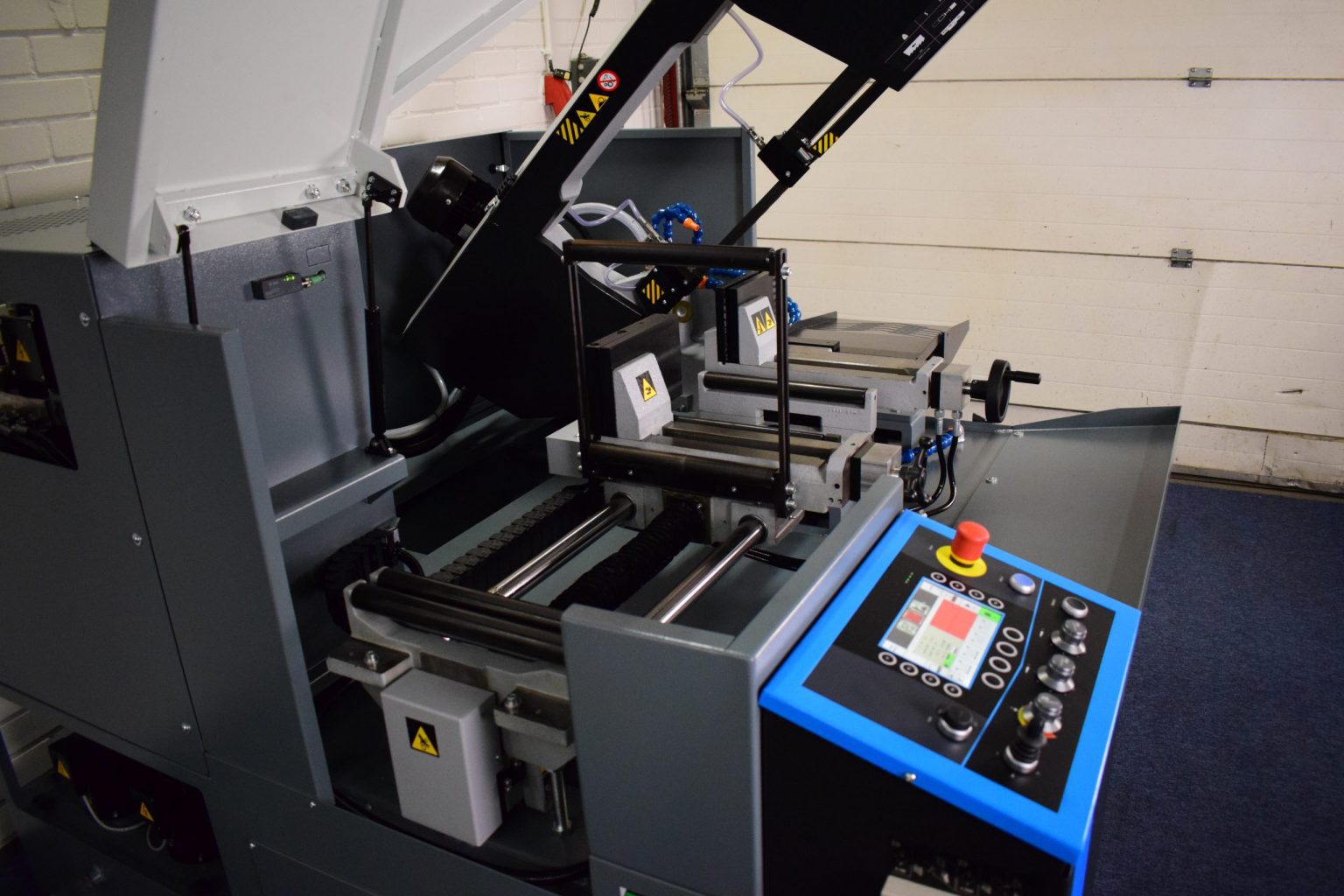

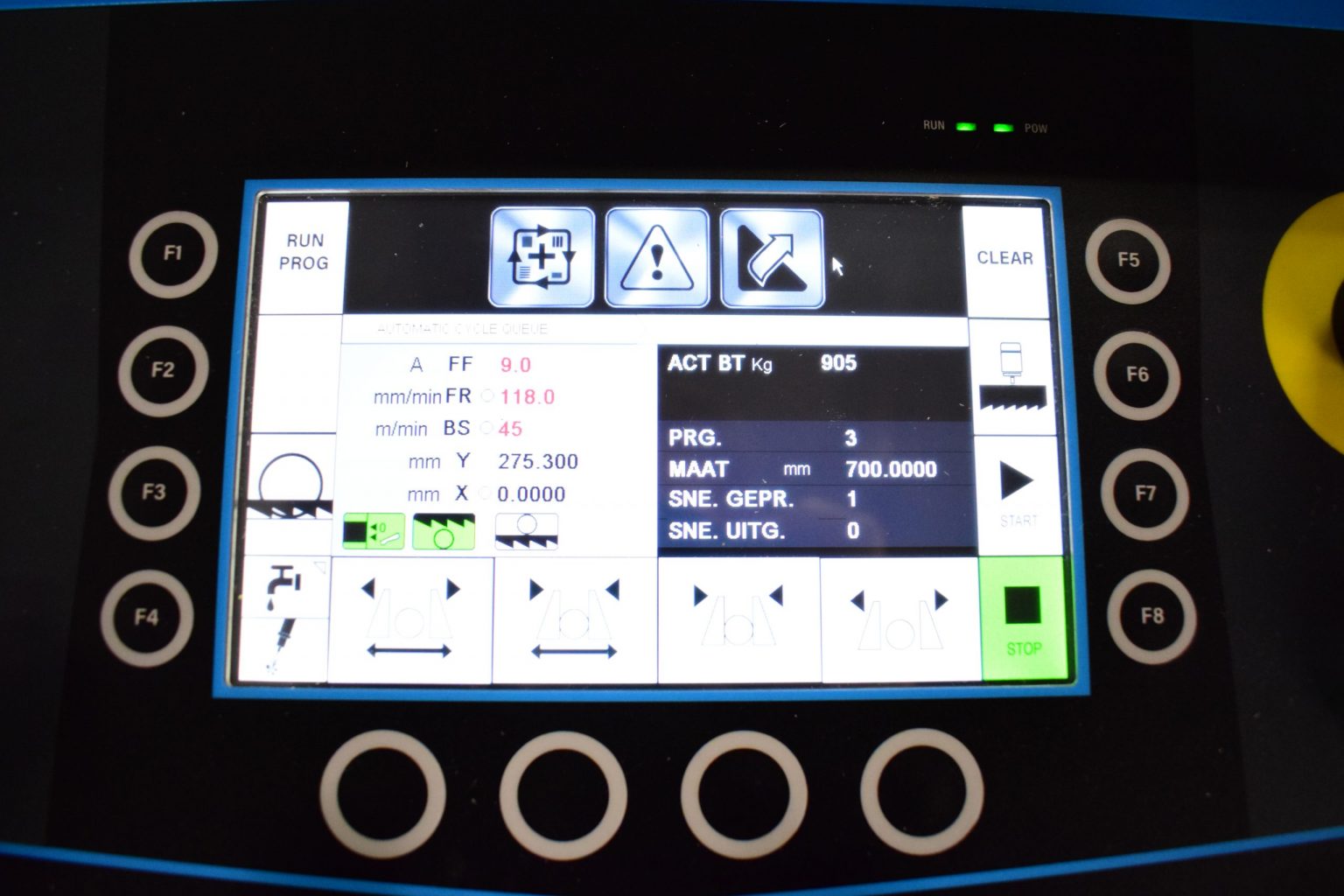

– 7” aanraakscherm met drukknoppen voor alle functies van de zaagmachine. Eenvoudig en intuïtief,
garandeert een betrouwbaar gebruik en controleert alle zaagparameters in real-time

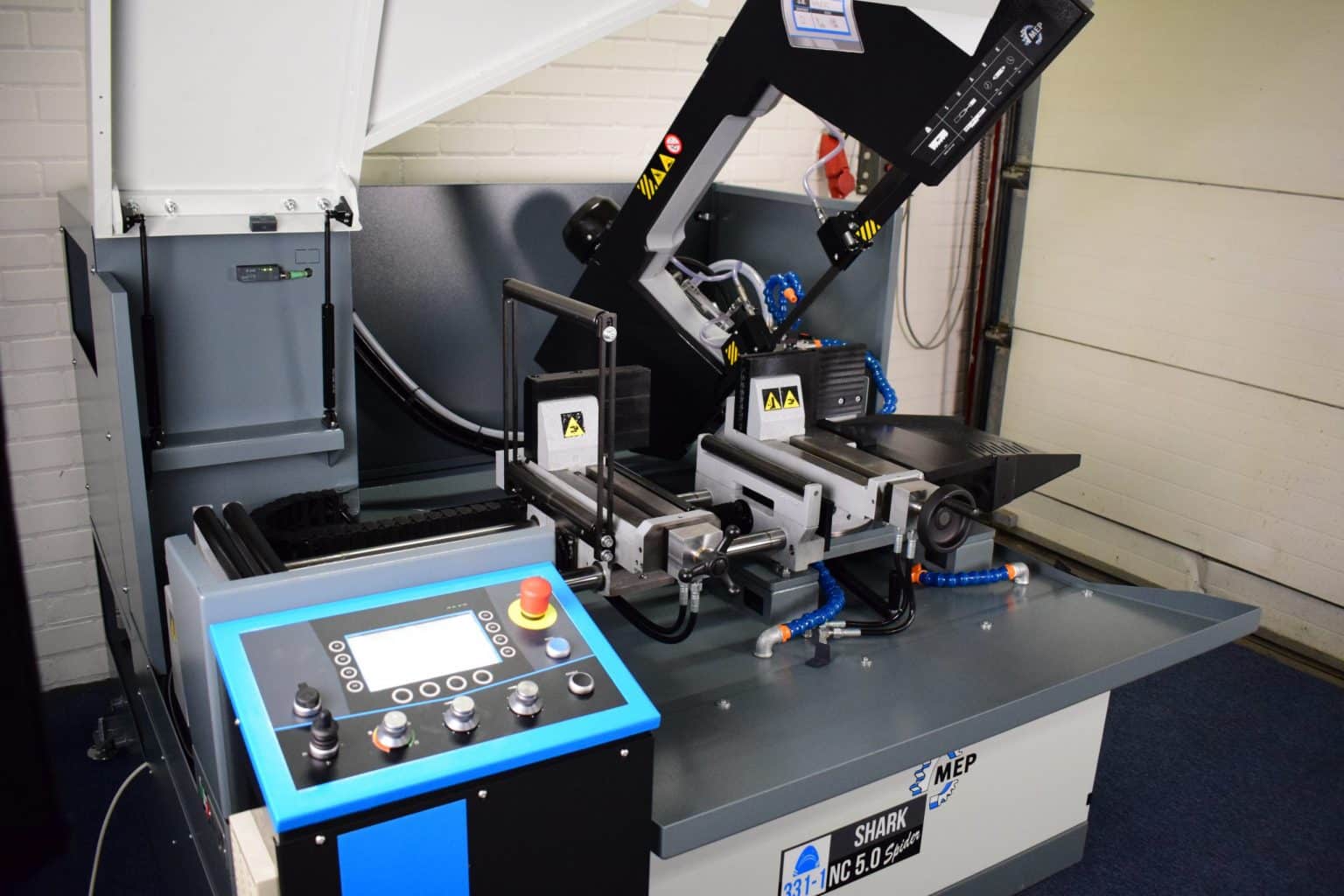

-Bedieningspaneel op een vaste voet zodanig dat de bediener alle functies en de programmering veilig kan
bedienen.
– Weergave en registratie van alarm en gebeurtenissen en de mogelijkheid om deze uit te lezen.
– Besturing voorbereid voor EtherCat en OPC UA
– Elektronische inverter voor traploze bandsnelheid van15÷100 m/min.
– Laatste generatie hydraulische unit, hoog efficiënt en laag energie verbruik.
– Aanvoerunit met stappenmotor en kogelomloopspil en moer en voorgespannen conische lagers.
Aanvoerlengte in 1 slag 600 mm, oneindig herhaalbaar.
– Beschermkap over de aanvoerunit met eindschakelaar machine stopt bij openen
– Degelijke tandwielkast voor hoge prestaties grootte 75
– Zeer compacte machine
– Positioneren van zaagbeugel en aanvoerwagen door JOYSTICK
– Automatisch vastleggen van het startpunt van de zaagsnede
– Elektronische omvormer voor weergave van de zaagbandspanning.
– Automatisch zaagbelasting controle systeem, servoklep gemonteerd op cilinder de druk van de cilinder is
in samenhang met de zaagvoeding en motoropname.

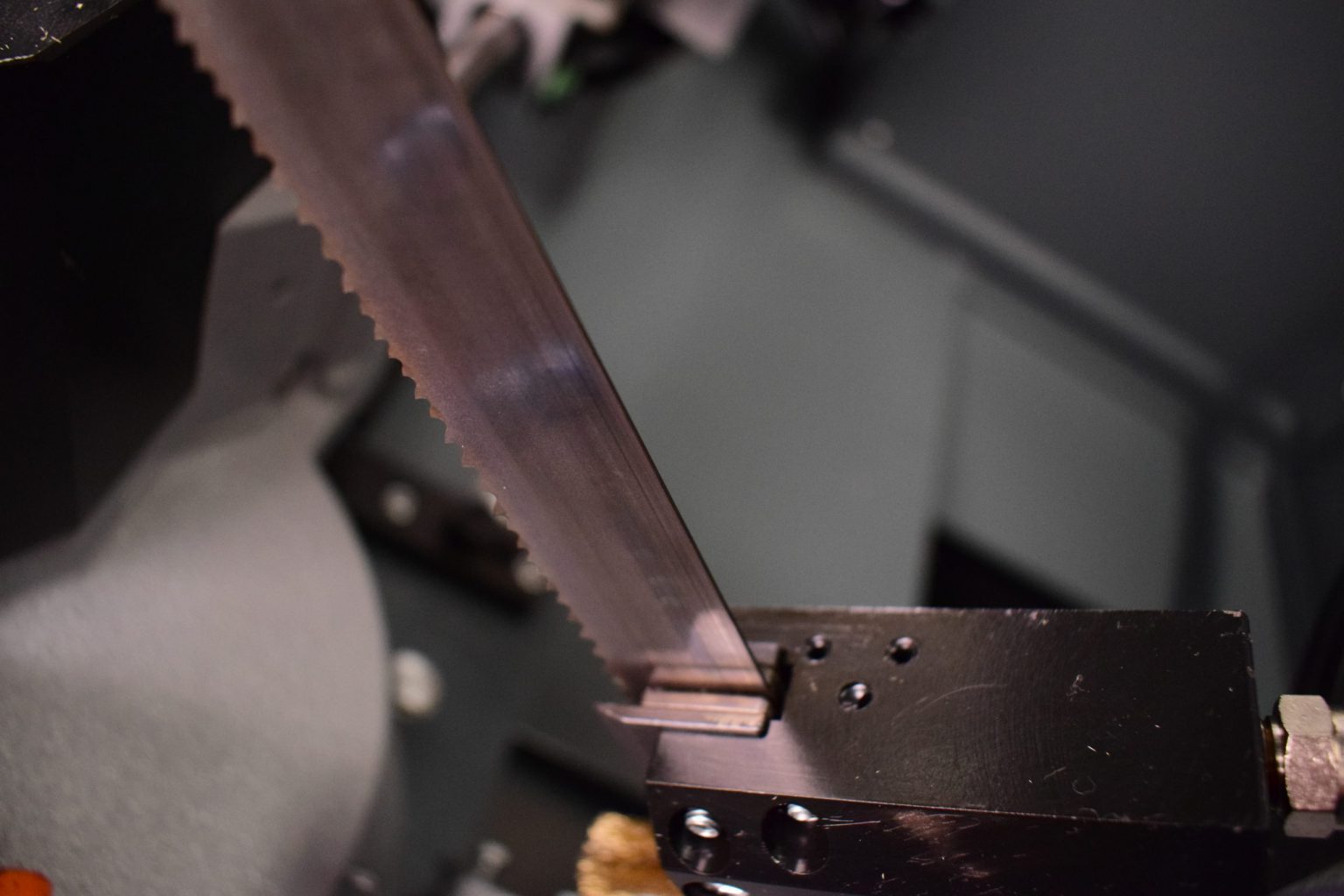

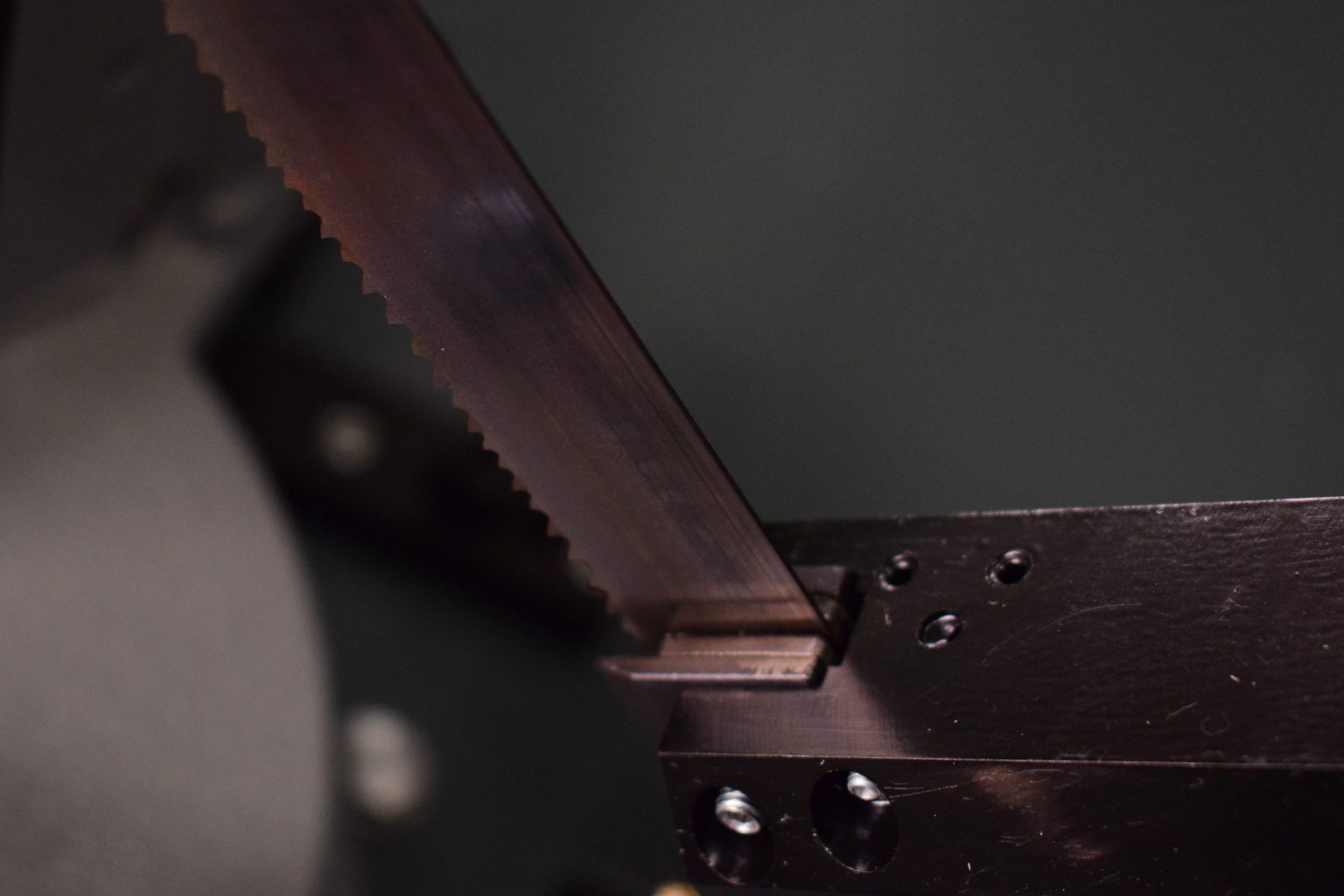

– De bandzaaggeleiding bestaat uit een dubbele set verstelbare hardmetalen platen, deze
zorgen ervoor dat de zaagband niet verloopt. Dit geeft een maximale stabiliteit van de
zaagband

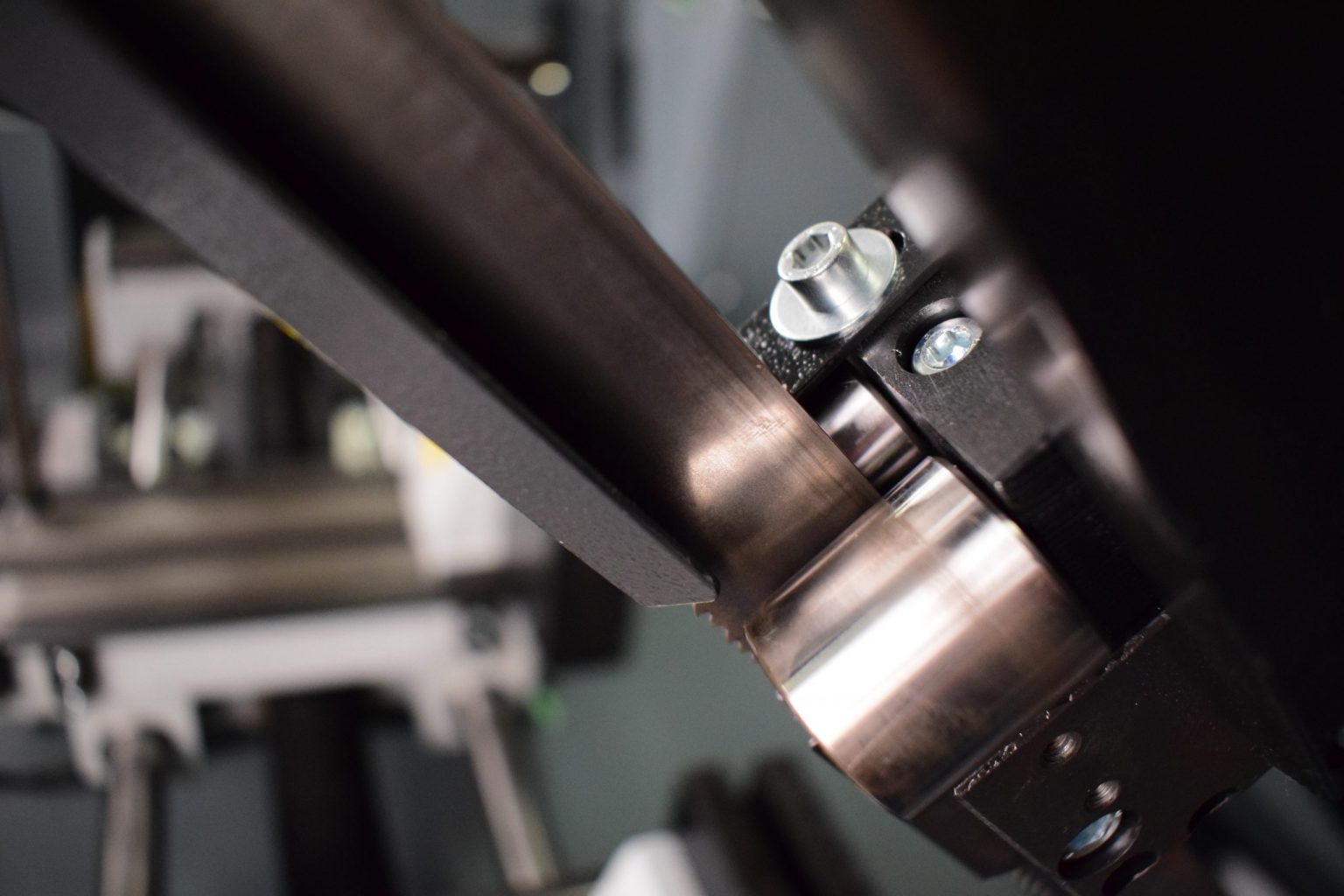

– De zaaggeleiding is voorzien van anti-vibratie rollen voor een hoge stabiliteit en trillingsvrije loop van de
zaagband
– De beweegbare kop van de voorste bandgeleider staat toe de vrije bandlengte aan te passen aan de
afmetingen van het te zagen materiaal, dit geeft een maximale precisie.
– Door het verdraaien van de zaagbeugel kan men verstekzagen van 0º tot 60º links.
– Vaste aanslagen op 0º, 45º, 60º links.

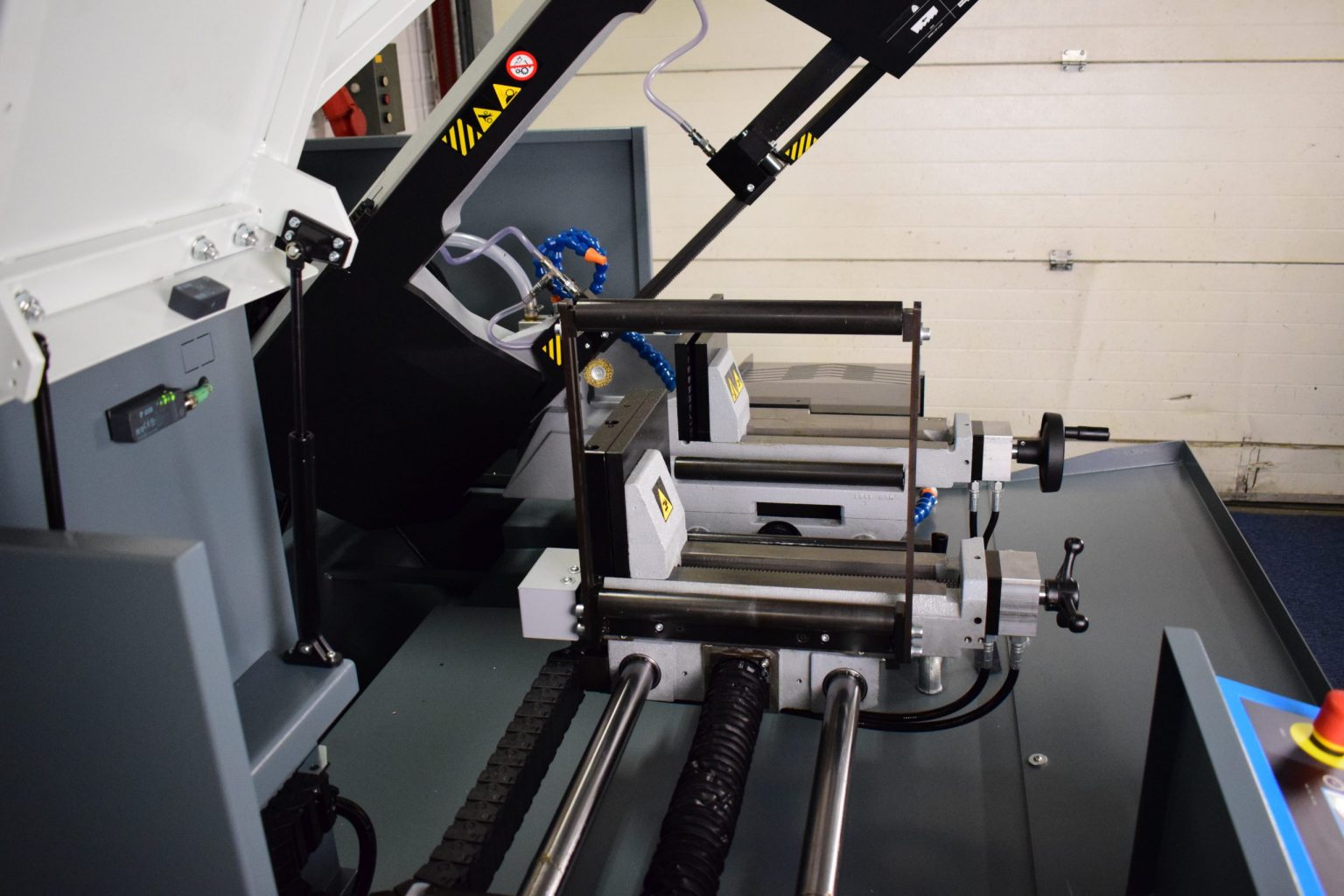

– Machineklem met snelspaninrichting
– De klem is zo geconstrueerd, dat het te klemmen werkstuk op een zo groot mogelijk vlak wordt
ingeklemd. Dit garandeert een hoge stabiliteit bij het klemmen.
– Instelbare rollen voor mechanisch bundelzagen in 1 laag
– Afvoergeleider voor gezaagde stukken
– Koelmiddeltank in de voet van de machine met dubbele koelmiddelpomp voor het koelen
van de band.
– De spanenopvanglade kan worden vervangen door een spanentransporteur
– Voorbereid voor de montage van een microdoseersysteem (optie). Tezamen met de
traditionele koeling.
– Spanenborstel voor het reinigen van de zaagband.
-Knipperlicht met akoestisch signaal voor alarm melding en einde cyclus

Met deze mep kan je zowel handmatig,halfautomatisch als volautomatisch zagen…. deze zaag kunnen wij uit voorraad leveren!!!
