MEP Shark 282 SXI Evo bandzaagmachine

Prijs op aanvraag

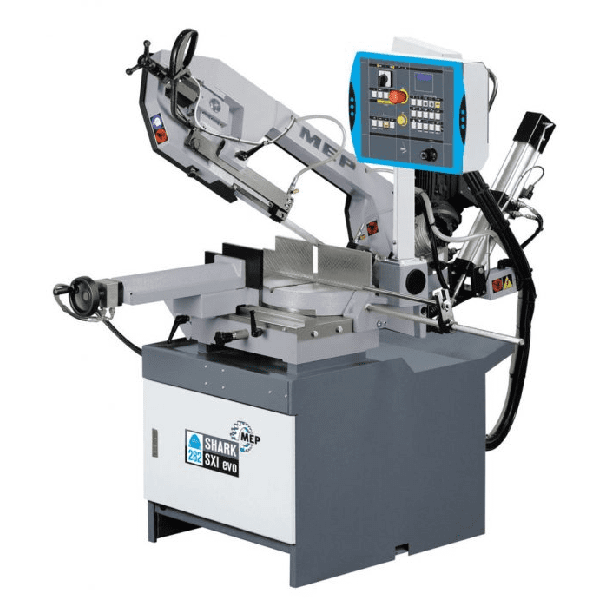

MEP Shark 282 SXI EVO

MEP, halfautomatische elektro-hydraulische bandzaagmachine type SHARK model SHARK 282  SXI EVOvoor zaagsneden van 45º rechts tot 60º links. Met een door MEP ontwikkelde microprocessor voor 1 as van de laatste generatie voor halfautomatische zaagmachines.



Halfautomatische bandzaagmachine, zware uitvoering met volledig gietijzeren zaagbeugel, laag geluidsniveau, trillingvrij, veilig in gebruik, zaagt met een minimaal materiaalverlies (1,2 mm), geschikt voor het zagen van massief en dik-en dunwandige materialen zoals roestvrijststaal, staal, lichtmetaal, legeringen, aluminium, brons en koper. Zeer snel en nauwkeurig. De machine heeft tevens een halfautomatische/dynamische functie en handbedieningsfunctie.

Italiaans fabricaat in het algemeen uitgevoerd volgens onderstaande specificatie.

Specificaties

Zaagband afmeting mm 2950x27x0.9
Zaagbandspanning Kg 900
Wieldiameter mm 320
Motorvermogen kW 1,5/1,8
Zaagsnelheid m/min 36/72
Aansluitspanning V/Hz 400/50
Klemopening maximaal mm 285
Hoogte werktafel mm 875
Koelinstallatie l/min 6
Koelmiddelpomp kW 0,06
Inhoud koelmiddeltank Liter 13
Hydrauliekmotor kW 0,37
Inhoud hydrauliektank Liter 2,5
Gewicht Kg 475
Afmetingen (diepte x breedte) mm 1970×1150
Geluidsniveau gemiddeld Leg (A) dB(A) 80

Beschrijving

  • Bedieningspaneel met alle bedieningsknoppen centraal gemonteerd op een verplaatsbare arm.
  • Laagspannings polyester toetsenbord met thermisch gevormde toetsen welke een akoestisch signaal geven bij indrukken.
  • Display voor de volgende meldingen: Diagnose, alarm (oorzaak omschrijving) input en output status, zaagsnede telling tijd per zaagsnede, absorptie van de motor, zaagband spanning, zaagband snelheid, numeriek display voor positie van de zaagbeugel. Programmeerbaar met diverse zaagcycli.
  • Semi automatische dynamische functie, de beugel wordt met de hand boven het te zagen materiaal gebracht en na druk op start hendel komt machine in voeding, nadat de zaagsnede is uitgevoerd keert de beugel terug op de positie waar de start is gegeven.
  • Handbedienings functie
  • Laatste generatie hydraulische unit, hoog efficiënt en laag energie verbruik.
  • 2 zaagsnelheden (36/72 m/min) of als optieeen frequentieregelaar voor traploze zaagbandsnelheid (van 15÷100 m/min).
  • De slag van de zaagbeugel wordt geprogrammeerd via het bedieningspaneel aan de hand van de afmeting van het te zagen materiaal.
  • Handbediende zaagbandspanning met elektronische omvormer met uitlezing op het display.
  • Door het verdraaien van de zaagbeugel kan men verstekzagen van 0º tot 60º links en 0º tot 45º rechts.
  • Draaibare tafel gemonteerd op een rollager van 265 mm met een voorgespannen druklager.
  • Vaste aanslagen op 0º, 45º, 60º links en 45º rechts.
  • Machineklem met snelspaninrichting en zijdelings te verplaatsen op een blokgeleiding.
  • Klem op prismageleidingen geconstrueerd voor de neerwaartse nastelbare druk, om verschuiven van het materiaal tijdens spannen te voorkomen.
  • De klem is zo geconstrueerd, dat het te klemmen werkstuk op een zo’n groot mogelijk vlak wordt ingeklemd. Dit garandeert een hoge stabiliteit bij het klemmen.
  • De bandzaaggeleiding bestaat uit een dubbele set verstelbare hardmetalen platen, deze zorgen ervoor dat de zaagband niet verloopt. Dit geeft een maximale stabiliteit van de band.
  • De beweegbare kop van de voorste bandgeleider staat toe de vrije bandlengte aan te passen aan de afmetingen van het te zagen materiaal, dit geeft een maximale precisie.
  • Stalen onderkast met uitneembare koelmiddelbak.
  • Elektrische koelmiddelpomp voor koelen en smeren van de zaagband.
  • Voorbereid voor de montage van een microdoseersysteem (optie).
  • Spanenborstel voor het reinigen van de zaagband.
  • Machine geschikt voor verplaatsing met een palletwagen of vorkheftruck.
  • Instelbare lengte aanslag voor zaagsneden van gelijke lengte.
  • Materiaal oplegsteun met rol voor montage van een aanvoerrollenbaan.
  • BI-metaal zaagband voor vol- en profiel materiaal.
  • Bedieningssleutels en handleiding/ onderhoudsboek in de taal van het land.

Constructie:

Volledig gietijzeren zaagbeugel zorgt voor hoge stabiliteit en er kan een hoge zaagspanning worden toegepast.

Grote gietijzeren loop- en aandrijfwielen, het aandrijfwiel wordt gemonteerd met een conisch nastelbare klembus, het loopwiel is verplaatsbaar over een geleider met nastelbare spieën, zaagbandgeleiding door middel van hardmetalen platen waardoor de bandzaag zeer strak wordt opgespannen. De voorste zaagbandgeleider is verplaatsbaar zodat deze zo dicht mogelijk bij het te zagen materiaal geplaatst kan

worden.

Degelijke en zware onderkast met eenvoudig te reinigen koelmiddelbak en ruimte voor de opslag van de bedieningssleutels, handleiding en reserve zaagbanden.

Voordelen door de toegepaste constructie van de machine en zaagbeugel:



  • Hoge toelaatbare zaagvoeding waardoor de cyclustijd wordt verkort
  • Laag geluidsniveau
  • Minder trillingen
  • Lange levensduur van de zaagband
  • Nauwkeurige en rechte zaagsnede
  • Zuivere en gladde zaagsnede

Capaciteiten:

Zaagcapaciteit Rond Vierkant Rechthoekig
Volmateriaal
Bij 0° 250 mm 220 mm 280×220 mm
Bij 45° links 230 mm 200 mm 220×200 mm
Bij 60° links 120 mm 80 mm 140×80 mm
Bij 45° rechts 200 mm 170 mm 200×140 mm

Advies gebruik zaagband

Advies voor het gebruik van de juiste zaagband
Vierkant en strip volmateriaal Rond volmateriaal Buis, koker en profiel
Afmeting Tandsteek Diameter Tandsteek Wanddikte Tandsteek
0-5 mm T14/18 0-5 mm T14/18 0-2 mm T14/18
6-10 mm T10/14 6-10 mm T10/14 2-3 mm T10/14
11-15 mm T8/12 11-15 mm T8/12 3-4 mm T8/12
16-20 mm T6/10 16-20 mm T6/10 4-5 mm T6/10
21-30 mm T5/8 21-30 mm T5/8 5-7 mm T5/8
31-60 mm T4/6 31-75 mm T4/6 7-15 mm T4/6
61-100 mm T3/4 76-150 mm T3/4 15-25 mm T3/4
101-200 mm T2/3 151-250 mm T2/3 25-50 mm T2/3
201-400 mm T1.5/2.0 251-500 mm T1.5/2.0
401-800 mm T1.0/1.3 501-900 mm T1.0/1.3
